PSCAD中FFT模块使用

[复制链接]
发表于 2019-3-8 18:09:54 | 显示全部楼层 |阅读模式

注册可看大图、可下载

您需要 登录 才可以下载或查看,没有账号?立即注册

x
现在就FFT元件使用进行说明
可以在软件的例子中找到FFT的例子

一个兴趣广泛的灵魂
回复

使用道具 举报

 楼主| 发表于 2019-3-8 18:17:22 | 显示全部楼层
FFT这个模块在PSCAD自带的栗子里有个简单的说明,下面说明一下这个原件的具体使用情况

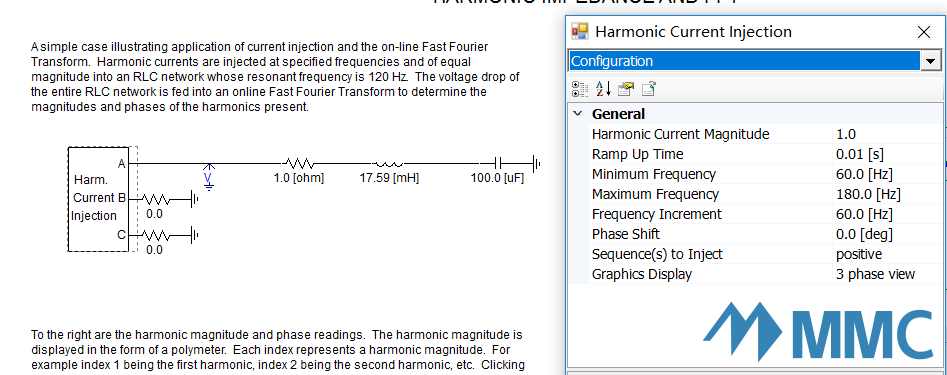

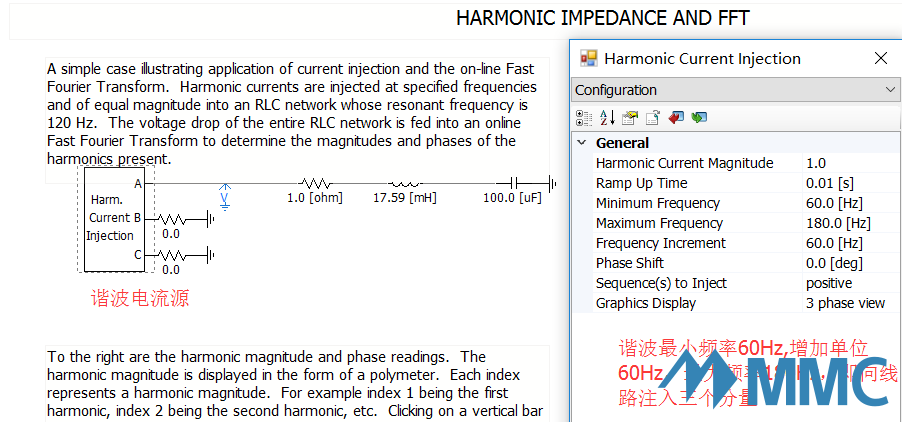

栗子中是应用了一个谐波电流的注入模块进行分析,模拟线路中的谐波

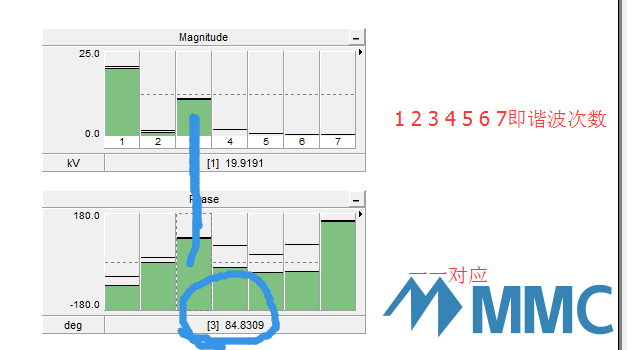

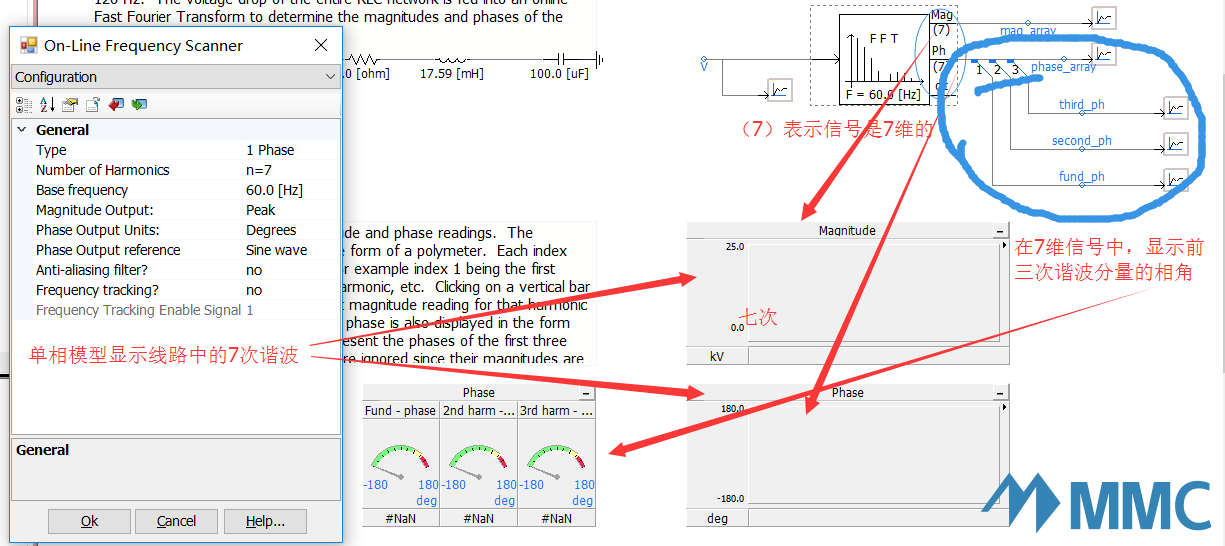

用FFT分解成各次谐波的幅值与相角


也可以显示成向量的形式,即幅值与相角的结合

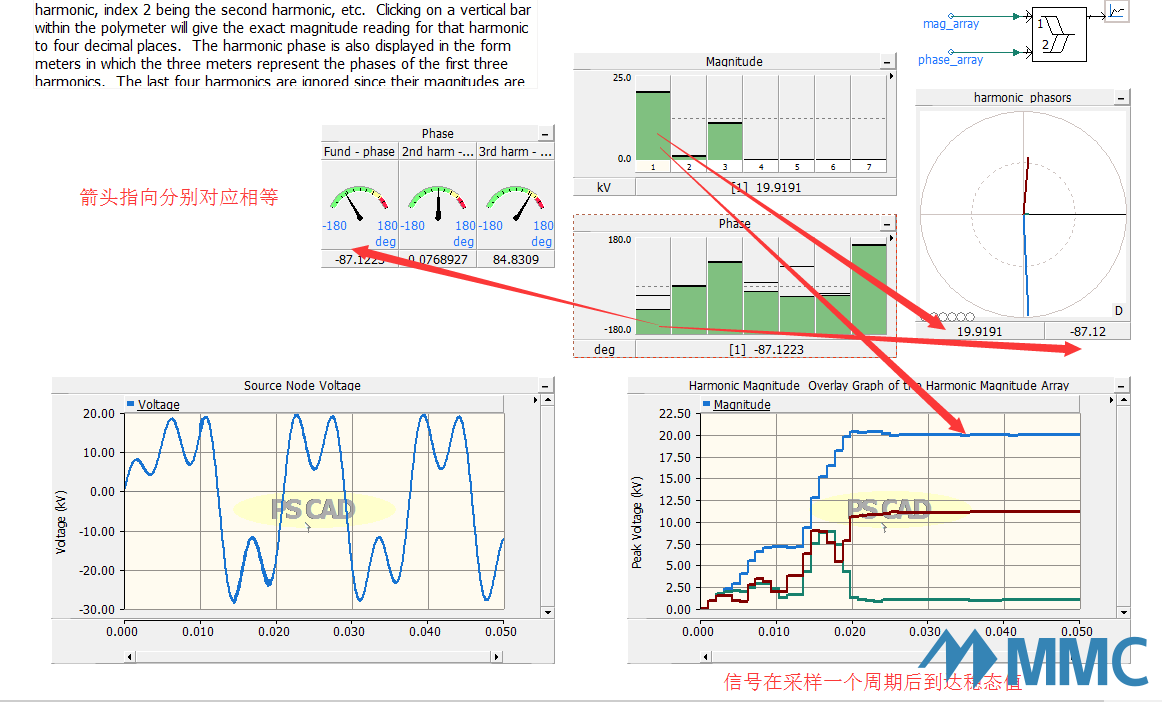

结果如下

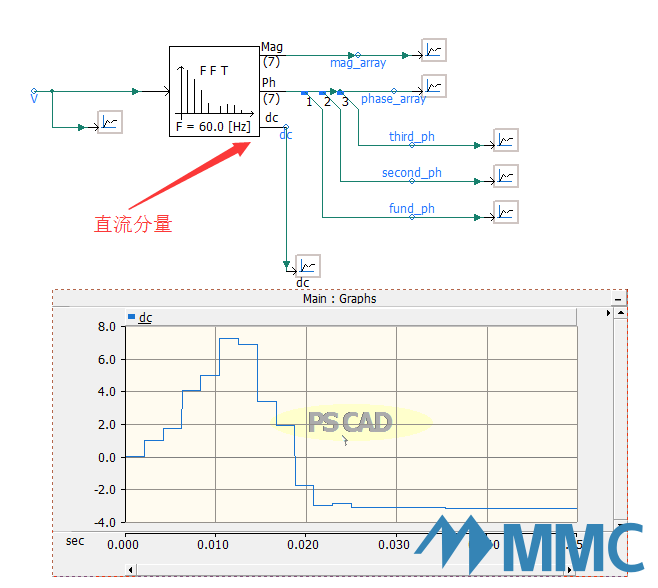

补充:

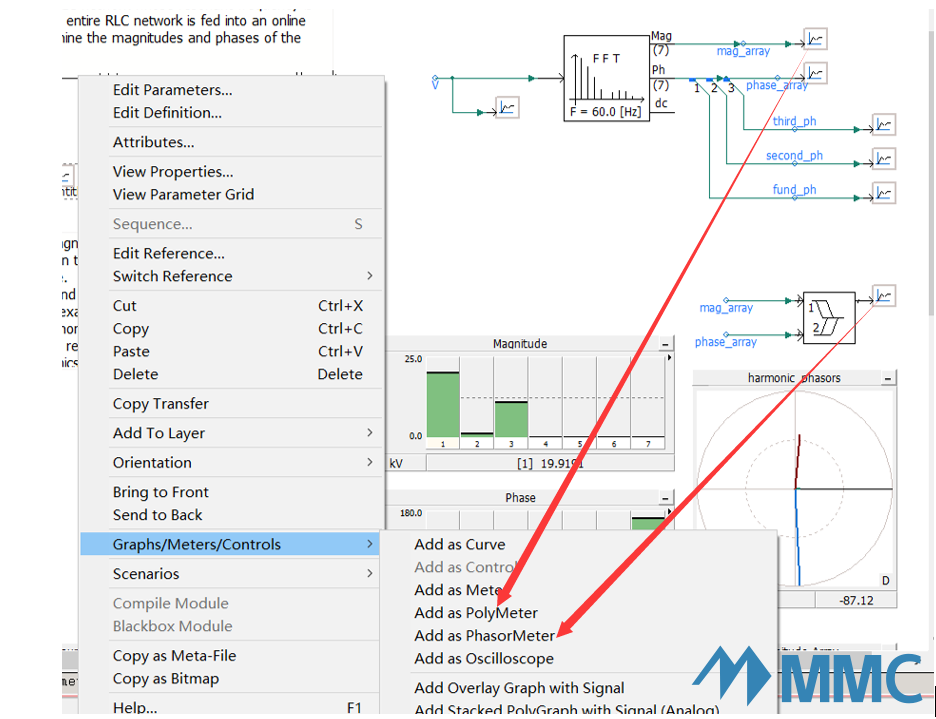

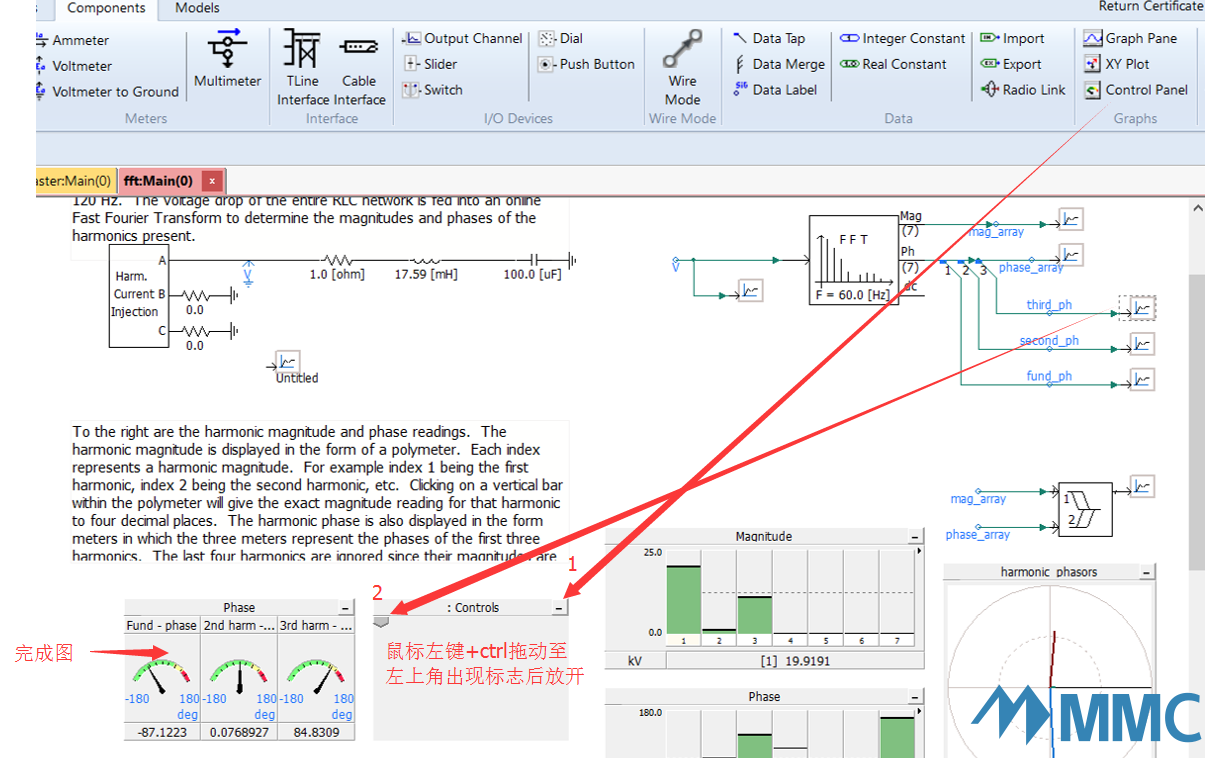

图形输出

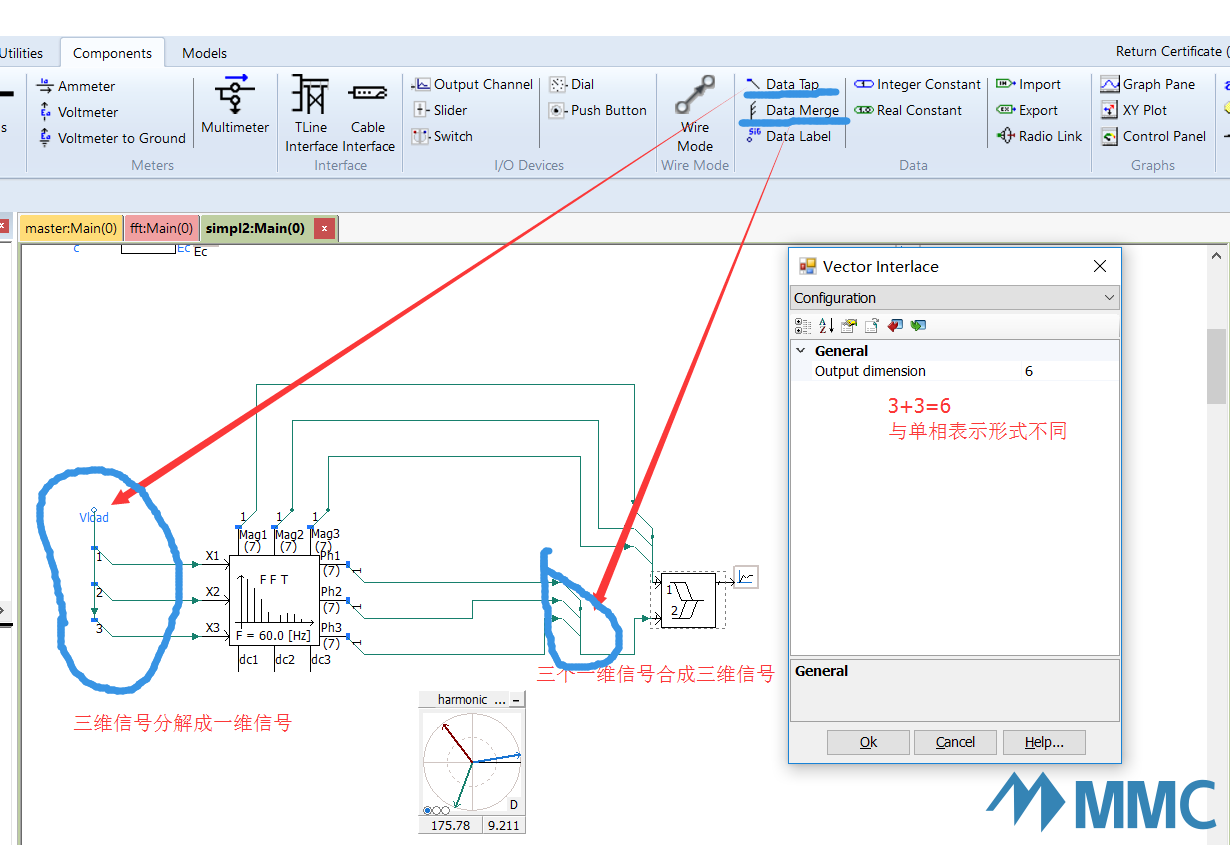

三相形式连接

其中直流分量代表


一个兴趣广泛的灵魂
回复

使用道具 举报

 楼主| 发表于 2019-3-8 18:21:29 | 显示全部楼层
后续来了2019.10.06
关于FFT,这个例子是在整个仿真中做FFT,这是FFT的一个不足,
即仅能分析一段时间的频率成分,FFT柱状图中显示的为最后的数据

下面说明将FFT幅值导出,

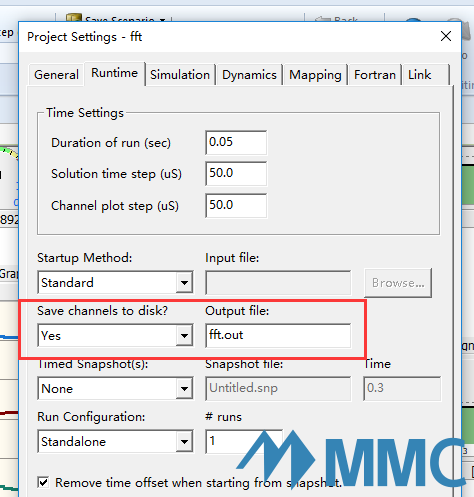

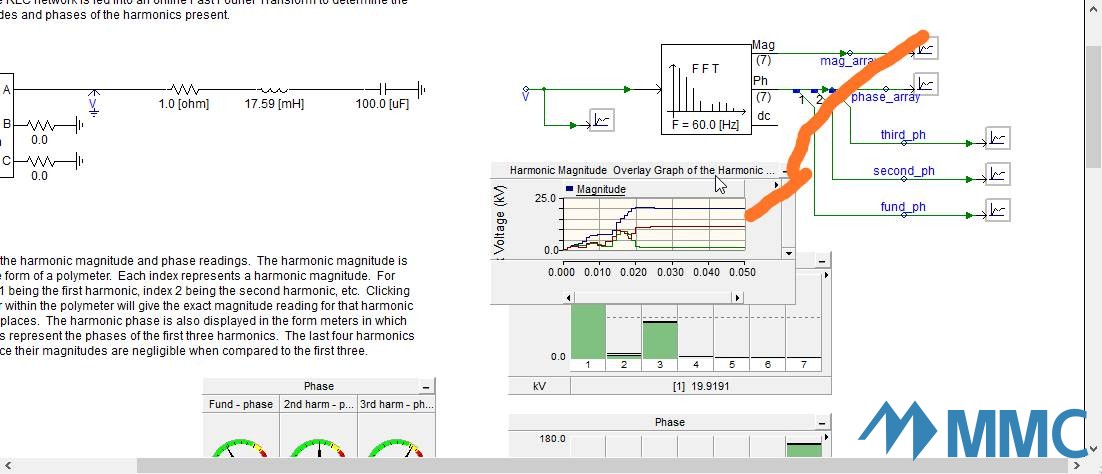

先将数据输出

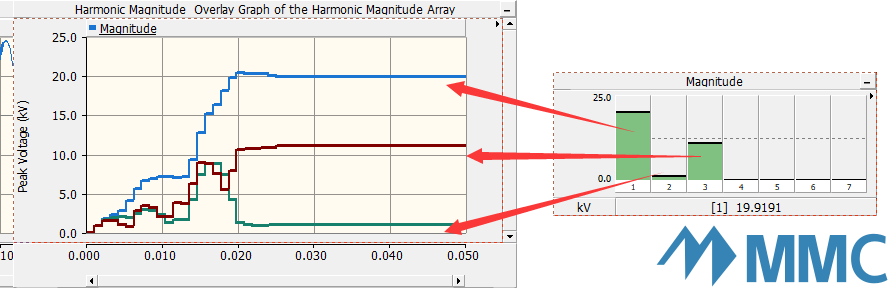

其实幅值图对应曲线的最后一个值
思路:找到数据所在位置,复制数据,绘图

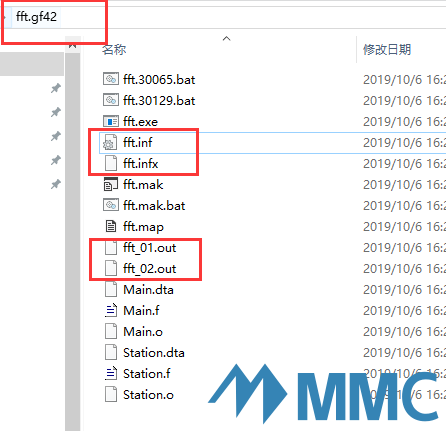

第一个框:文件所在目录,随编译器不同而不同,一般与仿真在一个目录下

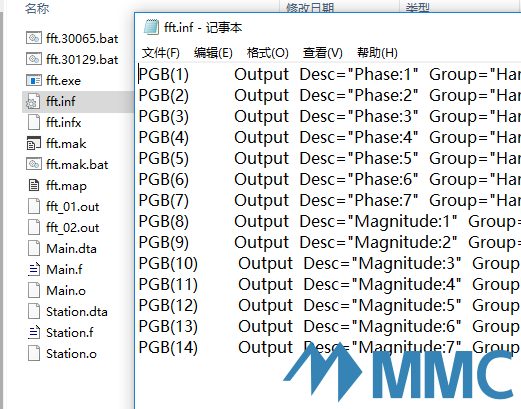

第二个框:第一个文件包含每列信息

第三个框:文件的输出数据,每次11列,多余11列则生成新文件后缀_01、_02,第一列为时间

将原来的仿真简化输出,仅输出7次电压幅值与相角

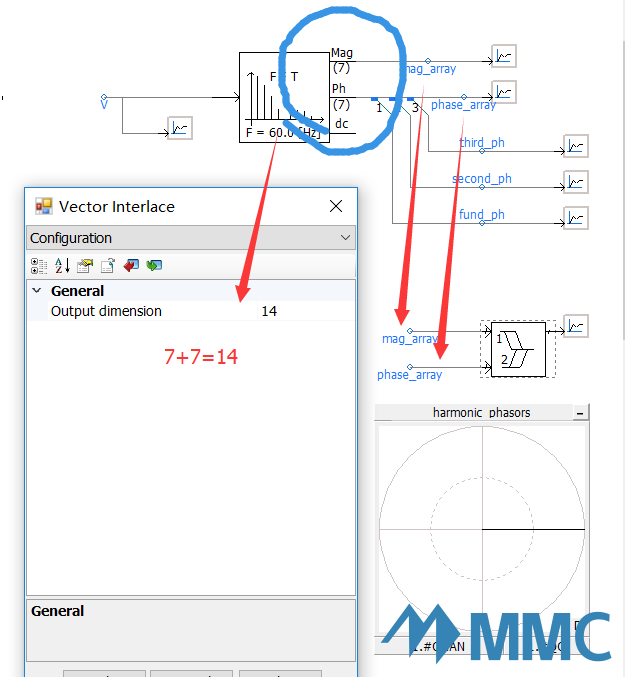

7+7=14即两个文件,加上时间则16列
01:1列时间+7列相角+3列幅值
上图中的右下角的三个数为谐波幅值
将其复制到matlab中,并编写程序
  1. %绘制谐波幅值图
  2. a=[19.919142508497 1.0001430878412 11.100270764260]
  3. bar(a)
  4. xlabel('谐波次数')
  5. ylabel('谐波幅值')
复制代码

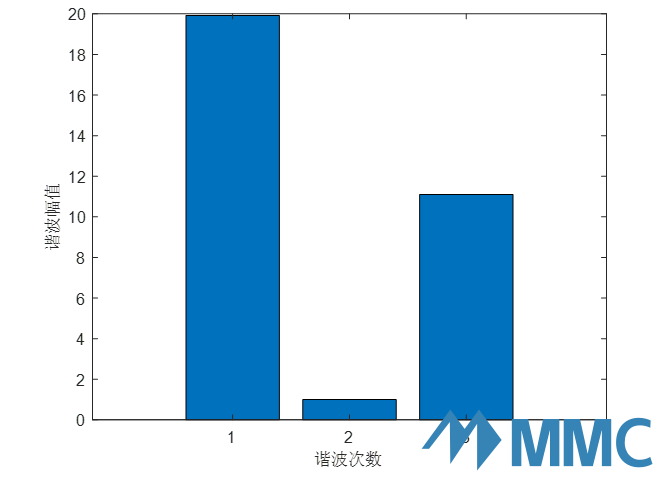

结果如下:



可能的后续,可能...

1、在MATLAB中分析PSCAD中的FFT(已解决)
[分享]MATLAB中做FFT
https://www.mmc-hvdc.com/t-497.html


2、PSCAD中的小波分析模块
同时希望征集帖子
{:6_234:}

一个兴趣广泛的灵魂
回复

使用道具 举报

 楼主| 发表于 2019-3-9 20:13:27 | 显示全部楼层

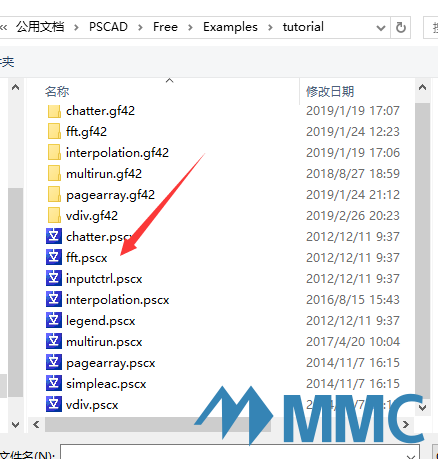

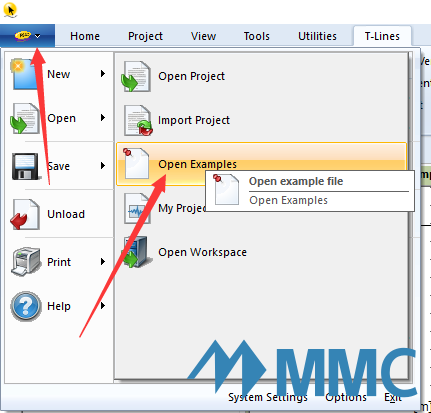

例子所在




一个兴趣广泛的灵魂
回复

使用道具 举报

会员网龄
5.2岁

TA在排名榜Top100

积分:暂未上榜

发帖:暂未上榜

在线:暂未上榜

该用户从未签到

2

主题

9

回帖

11

积分

新手上路

Rank: 1

积分
11
发表于 2019-3-9 21:38:50 | 显示全部楼层
回复

使用道具 举报

会员网龄
5.2岁

TA在排名榜Top100

积分:暂未上榜

发帖:暂未上榜

在线:暂未上榜

该用户从未签到

2

主题

9

回帖

11

积分

新手上路

Rank: 1

积分
11
发表于 2019-3-9 21:40:00 | 显示全部楼层
小辉辉 发表于 2019-3-9 21:38
谢谢楼主了,我自己看了挺久了,还有一个地方不大明白

如图那样把曲线输出,不止三条啊
回复

使用道具 举报

 楼主| 发表于 2019-3-9 21:47:40 | 显示全部楼层
小辉辉 发表于 2019-3-9 21:40
如图那样把曲线输出,不止三条啊

是不止3条,上面有个7+7的图,上面有关于维度的讲解哦
一个兴趣广泛的灵魂
回复

使用道具 举报

会员网龄
5.2岁

TA在排名榜Top100

积分:暂未上榜

发帖:暂未上榜

在线:暂未上榜

该用户从未签到

2

主题

9

回帖

11

积分

新手上路

Rank: 1

积分
11
发表于 2019-3-9 21:55:38 | 显示全部楼层
花月mmc 发表于 2019-3-9 21:47
是不止3条,上面有个7+7的图,上面有关于维度的讲解哦

我打开开例子,如果不去换的话是三条,你发的那里也是三条,这是咋回事
回复

使用道具 举报

 楼主| 发表于 2019-3-9 23:03:27 | 显示全部楼层
小辉辉 发表于 2019-3-9 21:55
我打开开例子,如果不去换的话是三条,你发的那里也是三条,这是咋回事
...

看看波形标题应该是几条,可能是7条,剩下的隐藏了,也可能就是3条
一个兴趣广泛的灵魂
回复

使用道具 举报

会员网龄
5.1岁

TA在排名榜Top100

积分:暂未上榜

发帖:暂未上榜

在线:暂未上榜

该用户从未签到

0

主题

1

回帖

1

积分

新手上路

Rank: 1

积分
1

    发表于 2019-3-18 10:42:06 | 显示全部楼层
    n=1,基频时,对应的相角是初相角吗?
    回复
