[经验] ATP-EMTP入门贴

[复制链接]
发表于 2019-9-10 12:50:09 | 显示全部楼层 |阅读模式

注册可看大图、可下载

您需要 登录 才可以下载或查看,没有账号?立即注册

x
草稿,陆续更新中

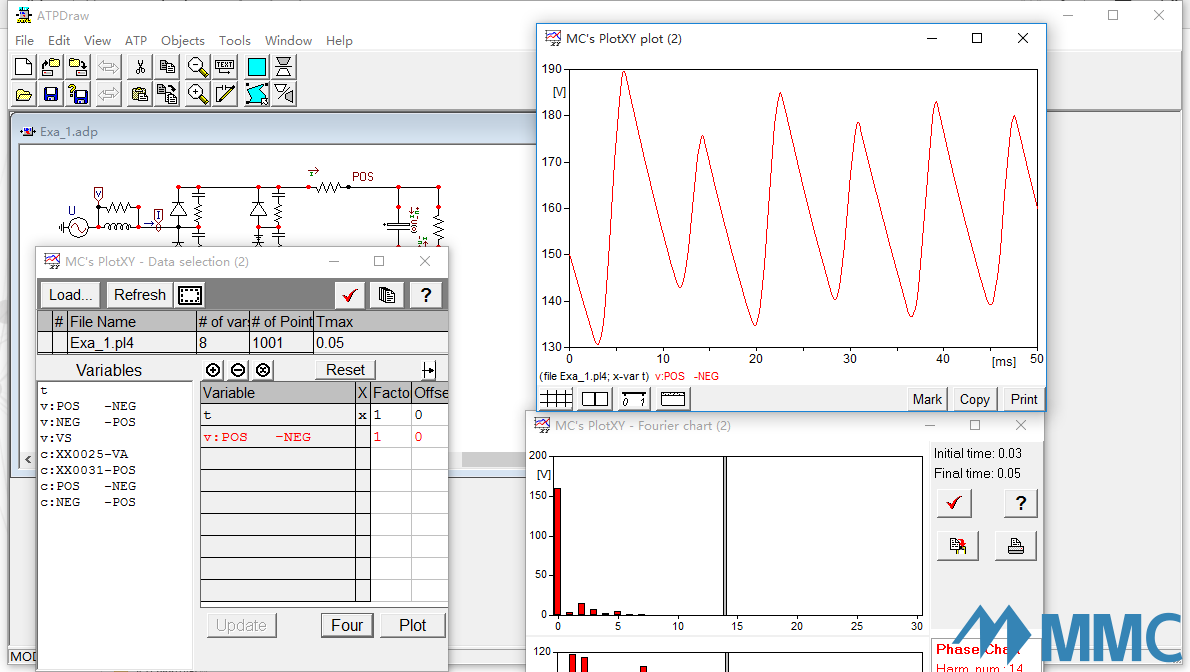

说下简单使用,有个感性的认识。
这个软件很小,只有几十兆大小
通过在界面放置元件可以实现搭建电路进行仿真
但是有几个难关:
怎么安装?

怎么放置元件?
已经在下面回复
怎么设置元件参数?
首先需要了解元件为什么可以这样简化,需要一些理论基础

论坛的原则是这样的,对于已经提出的问题争取解决,对于没提出的问题等提出后争取解决,
所以对于论坛没有的问题发帖就好了,但以后仔细看看是否论坛中已经存在,因为帖子标题并不完全包括介绍的内容,需要打开查阅

第一个可以参照论坛的帖子,有一些安装的帖子
第二个主要是没有专门的库文件,选择元件需要在空白处右键后按照目录查找
同时为了方便,软件给出了全部元件的一个仿真,可供复制使用(稍后介绍)
第三个就需要电气方面的一些专业知识了,由于大部分人不可能了解电气上所有的内容因此使用中存在一些难度。
主要为电气元件模型、控制理论等内容,元件的右下角help给出了一些提示。
英文还是要会一些的,都不想翻译那也没啥好的办法。。。

可以参考的书籍
1、原理书,主要讲解基本原理,各种参数模型的基本原理
EMTP Theory Book  H.W.Dommel 著
中文译本
《电力系统电磁暂态计算理论》李永庄译,H.W.Dommel 著

2、规则书,主要针对参数的输入方式

这里需要简要说下,一开始这个软件可以理解为计算器
通过输入相应代码进行计算,输入的方式需要采用一定的格式
现在,通过ATPdraw进行图像化输入,即在图形化的元件中输入参数,ATPdraw会自动转化为.atp文件,转后之后在调用计算程序进行计算
上述过程省去了手动编写.atp文件的过程。
3、软件使用手册,介绍软件的使用及元件介绍,目前版本为5.6,但对于其他本版也通用,仅部分元件符号不同
手册为英文,网上存在部分章节中文手册
地址
http://www.atpdraw.net/index.php

4、国内书籍
两本可以选购
电力系统电磁暂态计算与EMTP应用.作者:吴文辉 曹祥麟
ATP-EMTP及其在电力系统中的应用.作者:李云阁

还有一些零散讲解的书籍

常用的绘图工具plotxy
下载地址
http://ceraolo-plotxy.ing.unipi.it/default.htm

常用于绘图,操作手册可以见官网

一些常见的仿真
主要是针对过电压一类的较多,其他方向也可以做一些,但是使用的人不多
对于一些常见的过电压仿真,论坛里已经具备大部分,可以每个帖子都看看

本帖中会有一些图与网址陆续补充,未完
一个兴趣广泛的灵魂
回复

使用道具 举报

 楼主| 发表于 2019-9-10 12:51:03 | 显示全部楼层
本楼为基本操作及注意事项1、关于元件选择
元件的选择需要在空白处右键进行选择,同时软件提供了完整的元件库,存为All.acp文件

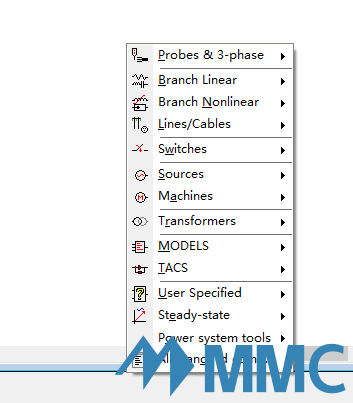

空白处右键
通过以目录选择

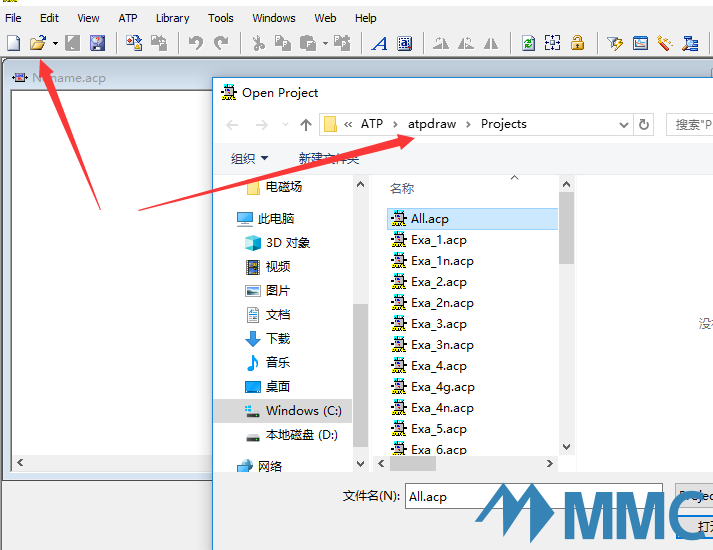

上图为软件中的例子所在位置,一般位于ATPDraw的安装路径中
全部元件,不同版本可能存在差异

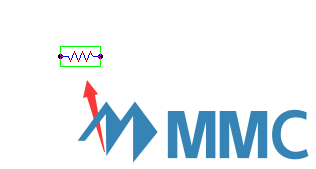

2、关于元件复制
复制元件可以用Ctrl+C、Ctrl+V的形式
但复制后会与原来的元件重叠

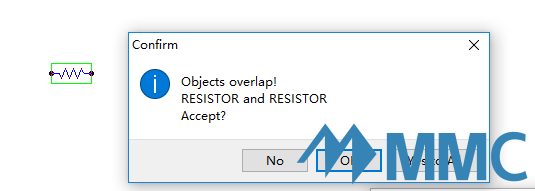

复制后,与原本元件叠加在一起,初学者长出现这个错误,提示为
提示重叠,但信号名重复时不一定是错误

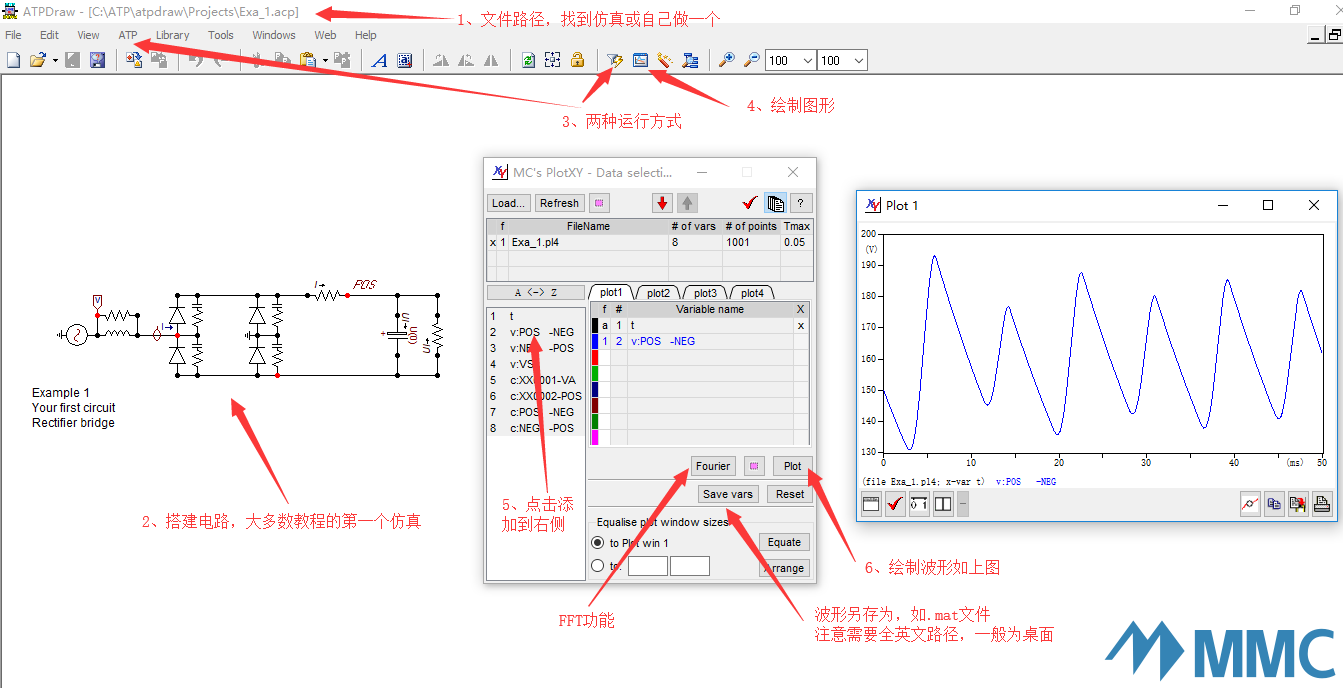

3、关于运行仿真及绘制波形图
操作如下图

一个兴趣广泛的灵魂
回复

使用道具 举报

 楼主| 发表于 2019-9-10 12:51:16 | 显示全部楼层
本楼为常见问题
一个兴趣广泛的灵魂
回复

使用道具 举报

 楼主| 发表于 2019-9-10 12:51:47 | 显示全部楼层
常见仿真集锦
一个兴趣广泛的灵魂
回复

使用道具 举报

 楼主| 发表于 2019-9-10 12:52:52 | 显示全部楼层
有什么疑问与需求,以下可以跟帖,本帖将陆续补充
一个兴趣广泛的灵魂
回复

使用道具 举报

会员网龄
4.8岁

TA在排名榜Top100

积分:暂未上榜

发帖:暂未上榜

在线:暂未上榜

该用户从未签到

0

主题

1

回帖

1

积分

新手上路

Rank: 1

积分
1

    发表于 2019-10-7 23:56:17 | 显示全部楼层

    花月大佬 咱换了个电脑安装了群里的6.0 界面是这个 和以前的节目超级不一样 我这没出错吧
    还有就是这个新的plot界面咋plot2mat文件啊
    科研搬砖,日常划水,偶尔做饭
    回复

    使用道具 举报

    会员网龄
    4.3岁

    TA在排名榜Top100

    积分:暂未上榜

    发帖:暂未上榜

    在线:暂未上榜

  • TA的每日心情
    开心
    2021-5-18 17:51
  • 0

    主题

    3

    回帖

    3

    积分

    新手上路

    Rank: 1

    积分
    3

      发表于 2019-11-21 00:50:00 | 显示全部楼层
      牛啊~~~最新版的软件和plot xy可以放到群里传到论坛上啊,方便下载
      回复

      使用道具 举报

      会员网龄
      3.5岁

      TA在排名榜Top100

      积分:暂未上榜

      发帖:NO. 46 名

      在线:暂未上榜

    • TA的每日心情
      难过
      2020-10-27 19:01
    • 1

      主题

      32

      回帖

      33

      积分

      新手上路

      Rank: 1

      积分
      33
      发表于 2020-7-1 13:37:50 | 显示全部楼层
      新手福利
      回复

      使用道具 举报

      会员网龄
      5.0岁

      TA在排名榜Top100

      积分:NO. 3 名

      发帖:NO. 8 名

      在线:NO. 7 名

    • TA的每日心情
      慵懒
      2 小时前
    • 0

      主题

      105

      回帖

      6334

      积分

      论坛元老

      Rank: 9Rank: 9Rank: 9

      积分
      6334

        发表于 2020-7-16 16:15:46 | 显示全部楼层
        win10家庭版系统安装6.3版本完全按照说明来设置也还是不对
        一枚老可爱
        回复

        使用道具 举报

         楼主| 发表于 2020-7-16 17:21:45 来自手机 | 显示全部楼层
        自己的臀部 发表于 2020-07-16 16:15
        win10家庭版系统安装6.3版本完全按照说明来设置也还是不对

        说明没注意细节,有不对的地方
