[提问] matlab怎么将频率响应函数画成波特图的形式

[复制链接]
发表于 2020-6-26 17:33:25 | 显示全部楼层 |阅读模式

注册可看大图、可下载

您需要 登录 才可以下载或查看，没有账号？立即注册

x
  1. num1=[0.0001];
  2. den1=[1 -0.012 0.012];
  3. [H,w]=freqz(num1,den1,1024,'whole',10000);
  4. HR=20*log10(abs(H));
  5. Hphase=angle(H);
复制代码

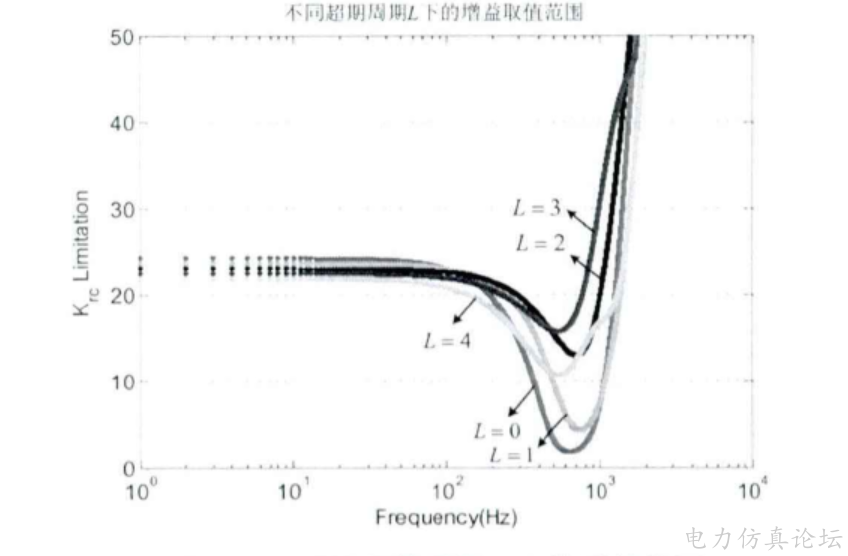

这里想把这个得到的频率响应函数画成如下图所示的样子（横坐标为频率）
请问这要怎么弄
谁来看过此贴
此贴被TA们浏览了3448次
回复

使用道具 举报

发表于 2020-6-27 16:11:54 | 显示全部楼层
横坐标去对数应该就可以了
