simulink中低通滤波器怎么使用？

如风 · 发表于 2021-5-24 20:35:19

注册可看大图、可下载

您需要登录才可以下载或查看，没有账号？立即注册

x

simulink中有个一阶低通滤波器，但是不太懂怎么调参数，如果想滤除交流信号的谐波，时间常数是越小越好吗（发现比较大时幅值会变小，就是幅值会改变），如果是滤除DQ变换后的直流信号时间常数怎么取？还有采样时间要给出吗，初始默认采样时间是0.求大佬解答一下低通滤波器的使用经验。

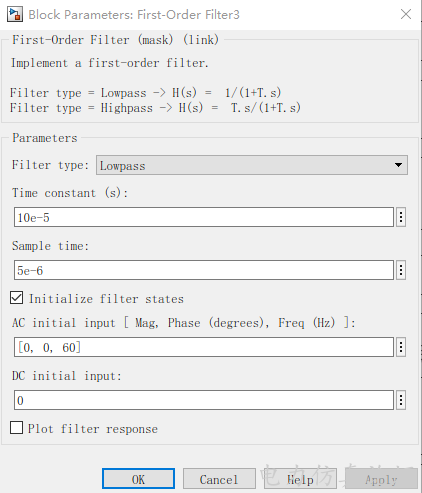

屏幕截图 2021-05-24 203039.png

宅男 · 发表于 2021-5-26 00:35:10

低通滤波器滤不了直流，如果想过滤请用高通或带通

如风 · 发表于 2021-6-19 16:18:15

宅男发表于 2021-5-26 00:35
低通滤波器滤不了直流，如果想过滤请用高通或带通

不是滤除直流，是滤除直流量里的谐波，尽量只保留基频分量

宅男 · 发表于 2021-6-27 21:31:19

本帖最后由宅男于 2021-6-27 21:33 编辑

如风发表于 2021-6-19 16:18
不是滤除直流，是滤除直流量里的谐波，尽量只保留基频分量

不加滤波器的波形进行谐波分析，看看需要滤的最低次谐波是多少，传递函数已经给你了，可以画bode图分析截止频率，得到时间常数，至于采样时间我不太清楚，过大影响仿真速度的，一般要设置的比要采的量的倍数要小。如果不会直接设置0,这样就成为连续模块，连续模块正常情况不会有问题，但某些情况会报错，这个等你遇到再说吧
