阻抗特性图的分析

zqtstudy · 发表于 2024-9-24 15:02:34

注册可看大图、可下载

您需要登录才可以下载或查看，没有账号？立即注册

x

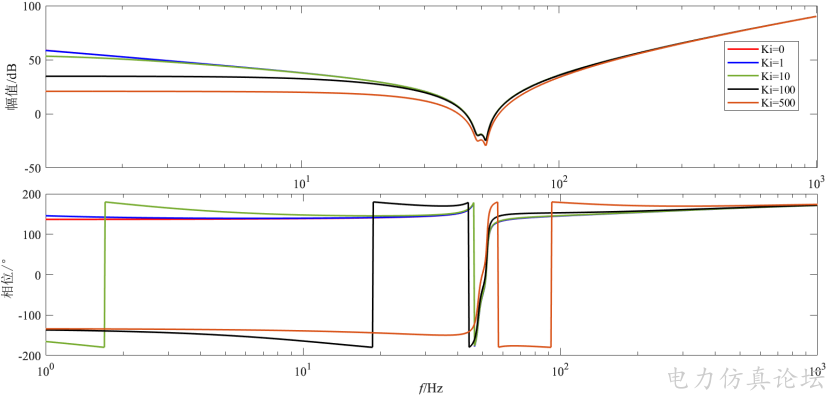

有大佬知道这种阻抗特性图要怎么分析吗？怎么看出在该参数下系统的状态较为稳定

淋雨一直走 · 发表于 2024-11-9 23:13:51

是伯德图吗？
来自百度：
通过伯德图观察系统的稳定性需要看两个参量：相位裕度和幅值裕度。
如果相位裕度大于零和幅值裕度大于零同时满足，则系统稳定；若有一个不满足就不稳定，一般工程上相位裕度大于等于45度为动态性能较好的系统。
伯德图：是系统频率响应的一种图示方法，伯德图由幅值图和相角图组成，两者都按频率的对数分度绘制，故伯德图常也称为对数坐标图。伯德图可用来计算负反馈系统的增益裕度及相位裕度，进而确认系统的稳定性。
