整流逆变的控制器问题

[复制链接]
liant
会员网龄
5.8岁

TA在排名榜Top100

积分：暂未上榜

发帖：暂未上榜

在线：暂未上榜

  • TA的每日心情
    开心
    2021-1-23 17:11

    • 2

    主题

    1

    回帖

    19

    积分

    新手上路

    Rank: 1

    积分
    19
    发表于 2019-10-29 10:38:37 | 显示全部楼层 |阅读模式

    注册可看大图、可下载

    您需要 登录 才可以下载或查看，没有账号？立即注册

    x
    本帖最后由 liant 于 2019-10-29 10:45 编辑

    大佬们，请教个问题哈。为什么三相整流或者逆变的双闭环控制只用PI不用PID呢？我发现加PID的波形还好些呢？

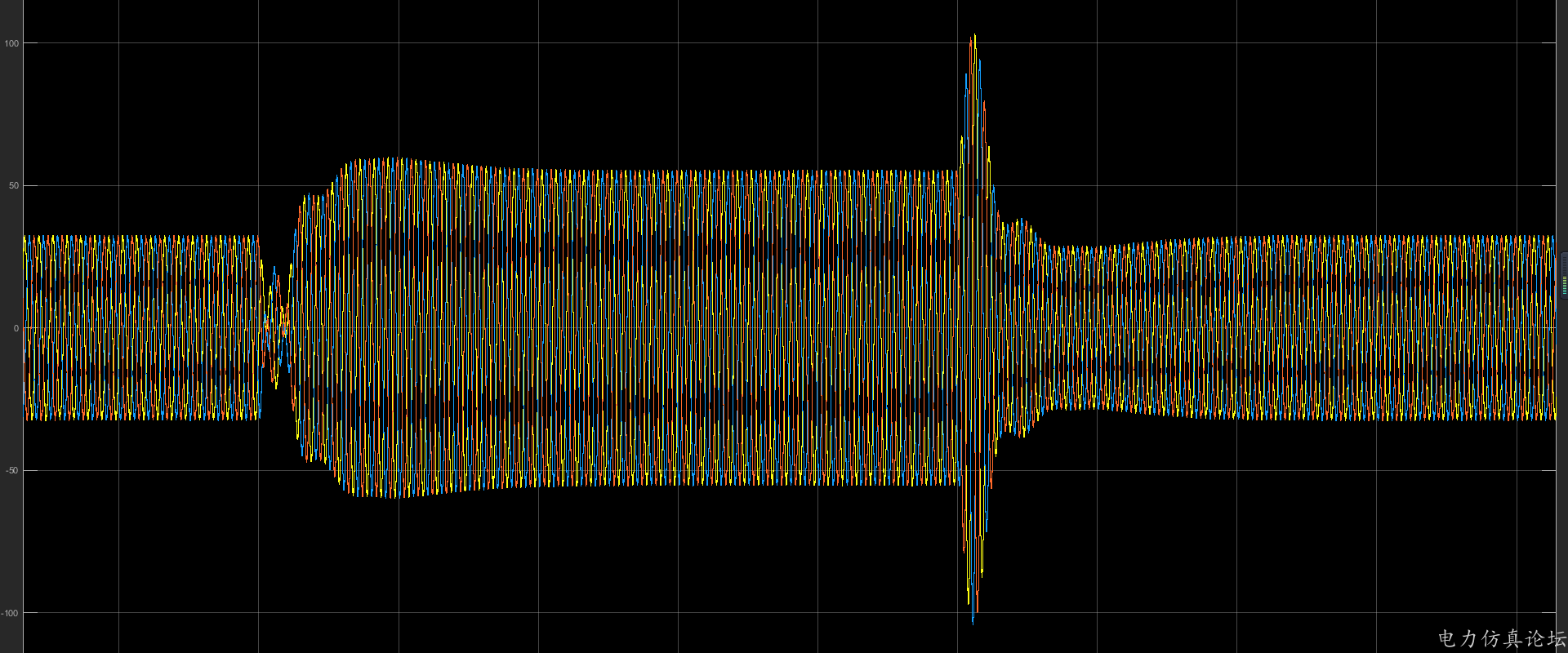

    这是加PID控制器的电流波形

    这是加PID控制器的电流波形

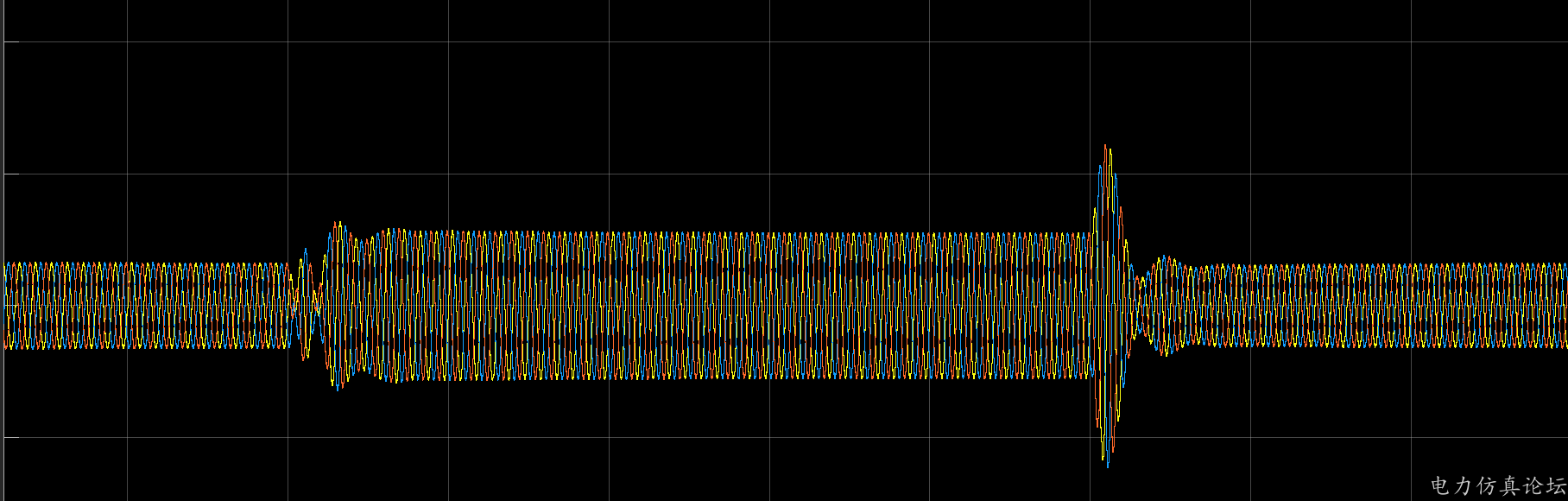

    这是加PI控制器的波形

    这是加PI控制器的波形

    windPMSG_simple.zip

    57.18 KB, 下载次数: 15, 下载积分: 金钱 -1

    谁来看过此贴
    此贴被TA们浏览了2399次
    回复

    使用道具 举报

    发表于 2019-10-29 10:42:00 | 显示全部楼层
    微分环节主要是提高响应速度。一般是提供调速的，不要求很高的响应速度，有比例环节来改善响应速度已经足够了，加了微分环节会容易造成系统早期饱和、增加系统不稳定的因素。
