以下为prony算法matlab程序。

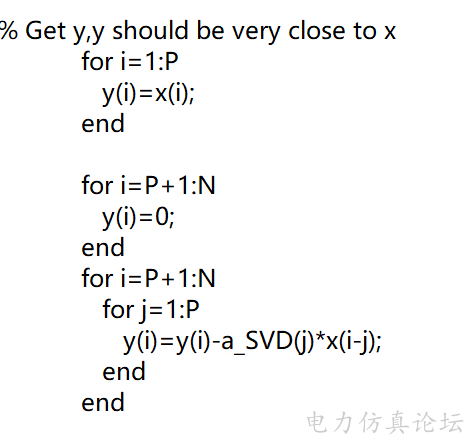

拟合实际曲线时用的算法如下图。
但是这不是相当于拿原先的数据复制粘贴吗?
%打开指定文件,并对信号进行Prony分析计算
- function [M, Amp, Fre, damp, Pha, main_f, main_damp, x, xc, y, Amp_Response, er, all, N, dt]=x_svdprony(x_in, dt, fL, showfigure)
- format long;
- load input3.txt;
- x_in=input3;%xlsread('shiyishi.xls');
- x = x_in;
- cpu=cputime;
- N=size(x,1);
- %取N/2的整数部分为初始的P
- P=floor(N/2);
- %去直流环节
- x_Sum = 0;
- for i=1:N
- x_Sum = x_Sum + x(i);
- end
- x_av = x_Sum / N;
- if x_av > 10E-10
- for i=1:N
- x(i) = x(i) - x_av;
- end
- end
- %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
- %滤波环节
- %fL=1;
- fL=2;
- if fL>1
- for i=fL+1:N
- x(i-fL)=0;
- for j=1:fL
- x(i-fL) = x(i-fL)+(1/fL)*x(i-j+1);
- end
- end
- end
- N=N-fL;
- tt=0:1:N-1;
-
- %P要求为偶数
- if mod(P, 2) ~= 0
- P = P - 1;
- end
-
- P1=P;
- if mod(P, 2) == 0
- % Generate R,生成样本矩阵
- for i=1:P1
- for j=1:P1+1
- ss=0;
- for k=P1:N-1
- %前向预测误差
- % ss=ss+x(k+2-j,1)*x(k+1-i,1);
- %后向预测误差
- ss=ss+x(k+1-P1+i)*x(k+1-P1-1+j);
- %同时考虑双向误差
- % ss=ss+x(k+2-j,1)*x(k+1-i,1)+x(k+1-P1+i)*x(k+1-P1-1+j);
- end
- R(i,j)=ss;
- end
- end
- % divide R into R1 and R2, and get A; R1*A=R2;
- for i=1:P
- for j=1:P
- R1(i,j)=R(i,j+1);
- end
- end
- for i=1:P
- R2(i)=R(i,1);
- end
-
- %添加的代码,使用SVD-TLS算法%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
- %首先进行SVD分解
- [u,s,v]=svd(R1);
- %根据奇异值确定实际的阶数M
- M=0;
- %计算全部奇异值的均方和
- Sum_SVD=0;
- for i=1:P
- Sum_SVD = Sum_SVD+s(i,i)^2;
- end
- cur_sum = 0;
- i=1;
- while 1 - sqrt(cur_sum/Sum_SVD) > 0.000001 & i<=P
- cur_sum = cur_sum + s(i,i)^2;
- M = M + 1;
- i = i + 1;
- end
- %输出预测的阶数M
- M;
- %生成Sp矩阵
- Sp=zeros(M+1, M+1);
- for j=1:M
- for i=1:(P-1)-M+1
- Sp = Sp+s(j,j)^2*v(i:i+M,j)*v(i:i+M,j)';
- end
- end
-
- %根据公式生成最佳最小二乘解
- Sp_inv=inv(Sp);
- if isinf(Sp_inv(1,1)) == 1
- Sp_inv = pinv(Sp);
- end
- a_SVD = Sp_inv(1+1:M+1, 1)/Sp_inv(1,1);
- P = M;
- %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
- % Get Zi
- cof_SVD(1)=1;
- for i=1:M
- cof_SVD(i+1)=a_SVD(i);
- end
- Z=roots(cof_SVD);
-
- % Get y,y should be very close to x
- for i=1:P
- y(i)=x(i);
- end
-
- for i=P+1:N
- y(i)=0;
- end
- for i=P+1:N
- for j=1:P
- y(i)=y(i)-a_SVD(j)*x(i-j);
- end
- end
-
- % Get B
- for i=1:N
- for j=1:P
- Fy(i,j)=Z(j)^(i-1);
- end
- end
- Fz=Fy';
- FH=Fy'*Fy;
- Fn=inv(FH);
- B = inv(Fy'*Fy)*Fy'*y';
-
- % Calculate Amplitude, Phasor, Frequency and damp
- dt=0.01;
- for i=1:P
- Amp(i)=abs(B(i));
- Pha(i)=atan(imag(B(i))/real(B(i)));
- Fre(i)=atan(imag(Z(i))/real(Z(i)))/(2*pi*dt);
- damp(i)=log(abs(Z(i)))/dt;
- end
- %调试用的代码
- if isnan(Amp(1)) == 1
- error('幅值的求解出现错误!');
- end
- % Get xc,verify if xc is nearly equal to x
- for i=1:P
- if(real(B(i))>=0.0)
- bth(i)=Pha(i);
- else
- bth(i)=pi+Pha(i);
- end
- end
- %对Pha重新幅值
- for i=1:P
- if Pha(i) < 0
- Pha(i) = Pha(i) + 2*pi;
- end
- end
- for i=1:N
- xc(i)=0.0;
- for j=1:P
- xc(i)=xc(i)+Amp(j)*exp(damp(j)*(i-1)*dt)*cos(2*pi*Fre(j)*(i-1)*dt+bth(j));
- end
- end
- % if showfigure == 1
- % %显示特征根的位置
- % figure;
- % plot(damp, 2*pi*Fre, 'r*');
- % end
- xj=xc';
- er=0;
- all = 0;
- for i=1:N
- er=er+(x(i)-xc(i))^2;
- all = all+x(i)^2;
- end
- SNR=-20*log(sqrt(er/all));
-
- % Calculate Prony spectrum
- %频谱的取值范围为0-5Hz
- f=0:0.01:4.99;
- for j=1:size(f,2)
- sptr(j)=0;
- sptr1(j)=0;
- sptr2(j)=0;
- angl(j)=0;
- tmpangle = 0;
- for k=1:P
- sptr1(j)=sptr1(j)+Amp(k)*cos(bth(k))*(2*damp(k)/(damp(k)^2+(2*pi*(f(j)-Fre(k)))^2));
- sptr2(j)=sptr2(j)+Amp(k)*sin(bth(k))*(2*damp(k)/(damp(k)^2+(2*pi*(f(j)-Fre(k)))^2));
- end
- sptr(j)=sqrt(sptr1(j)^2+sptr2(j)^2);
- tmpangle = atan2(sptr1(j),sptr2(j));
- angl(j) = tmpangle*360/pi;
- end
- %对幅频响应进行归一化,并且寻找主导频率模式
- %寻找sptr的最大值
- max_sptr=0;
- main_f=0;
- for j=1:size(f,2)
- if sptr(j) > max_sptr
- max_sptr = sptr(j);
- %主导频率出现在最大幅频响应位置
- if f(j) ~= 0;
- main_f = f(j);
- else
- max_sptr = 0;
- end
- end
- end
- main_f;
- %找出真正计算的频率值
- f_err = 10;
- f_main = 0;
- for i=1:size(Amp, 2)
- if abs(main_f - Fre(i)) < f_err
- f_main = Fre(i);
- damp_main = damp(i);
- f_err = abs(main_f - Fre(i));
- end
- end
- main_f = f_main;
- main_damp = damp_main;
- %进行归一化
- for j=1:size(f,2)
- sptr(j)=sptr(j)/max_sptr;
- Amp_Response(j) = sptr(j);
- end
- for i=1:size(f,2)
- if angl(i) > 0
- angl(i)=angl(i)-360;
- end
- end
- showfigure = 1;
- if showfigure == 1
- %在一个图上显示时域拟和曲线和Prony频谱分布
- figure;
- subplot(2,1,1);
- %plot(tt,x(1:N),'b', tt,y, 'r', tt,xc, '*b');
- plot(tt,x(1:N),'r', tt,xc, '*b');
- subplot(2,1,2);
- plot(f,sptr);
- %subplot(2,2,3);
- %plot(f,sptr);
- %subplot(2,2,4);
- %plot(f,angl);
- end
- cpu=cputime-cpu;
- format short;
- end
