powergui中fft分析结果的疑惑

[复制链接]
发表于 2019-11-18 20:48:22 | 显示全部楼层 |阅读模式

注册可看大图、可下载

您需要 登录 才可以下载或查看,没有账号?立即注册

x
本帖最后由 怪物马丁 于 2019-11-19 10:23 编辑

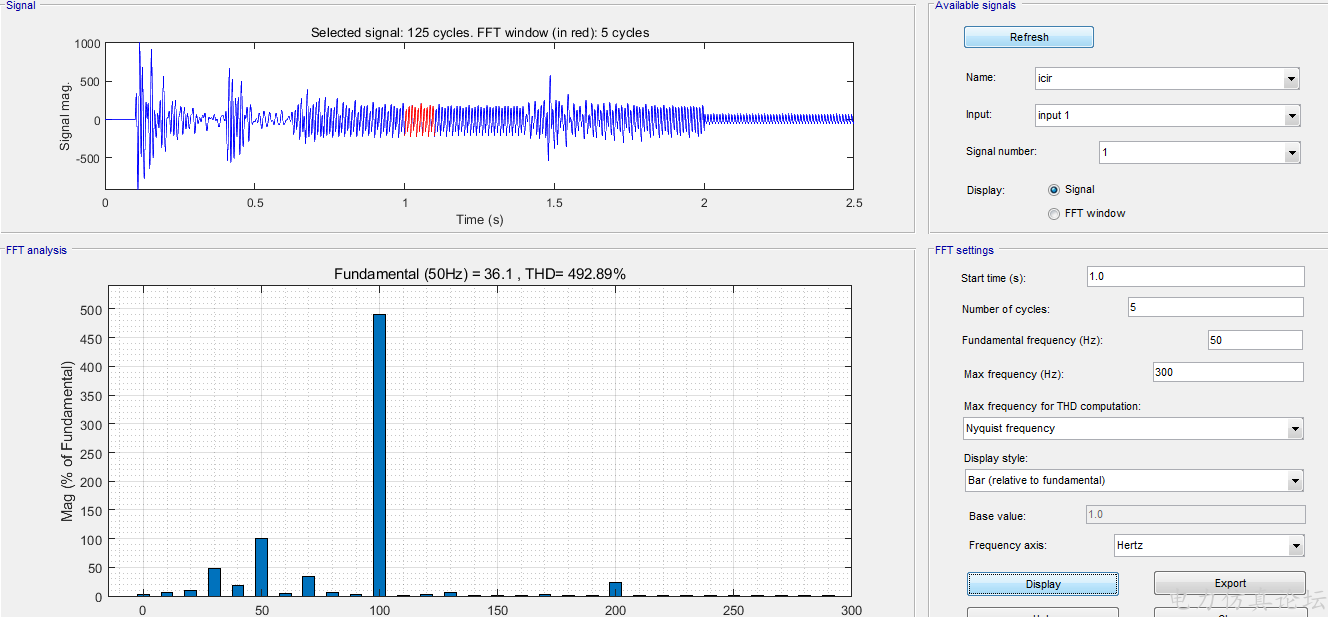

做MMC环流抑制模块,将环流信号进行fft分析。在2.0s加入环流抑制器,为什么用FFT分析,结果加入环流抑制器之后二次谐波含量反而比没加的二次谐波更大?(从仿真波形来看环流抑制器确实减少了环流)
请大佬指教。 fft2.0s.PNG fft1.0s.PNG
回复

使用道具 举报

 楼主| 发表于 2019-11-19 10:38:57 | 显示全部楼层
icir.mat文件

icir.rar

930.02 KB, 下载次数: 8, 下载积分: 金钱 -1

回复

使用道具 举报

 楼主| 发表于 2019-11-20 09:13:26 | 显示全部楼层
这边主要是对powergui中fft的使用不熟练导致的。我想看到加入控制器之后二次谐波分量变小,不应该用display style中的相对于基频和相对于直流量选项,应该选择relative to specified base。如果用bar形式就会出各个频率柱状图,如果你想看具体细节就选择list (relative to specified base)选项。
回复

使用道具 举报

 楼主| 发表于 2019-11-20 09:23:46 | 显示全部楼层
第一张图可以看到二倍频幅值达到180,第二张图加入控制器之后就幅值降到50。说明控制器是有用的。具体的二倍频含量细节可见第三张图。大家课可以仔细看图中展示类型中我的选项的不同

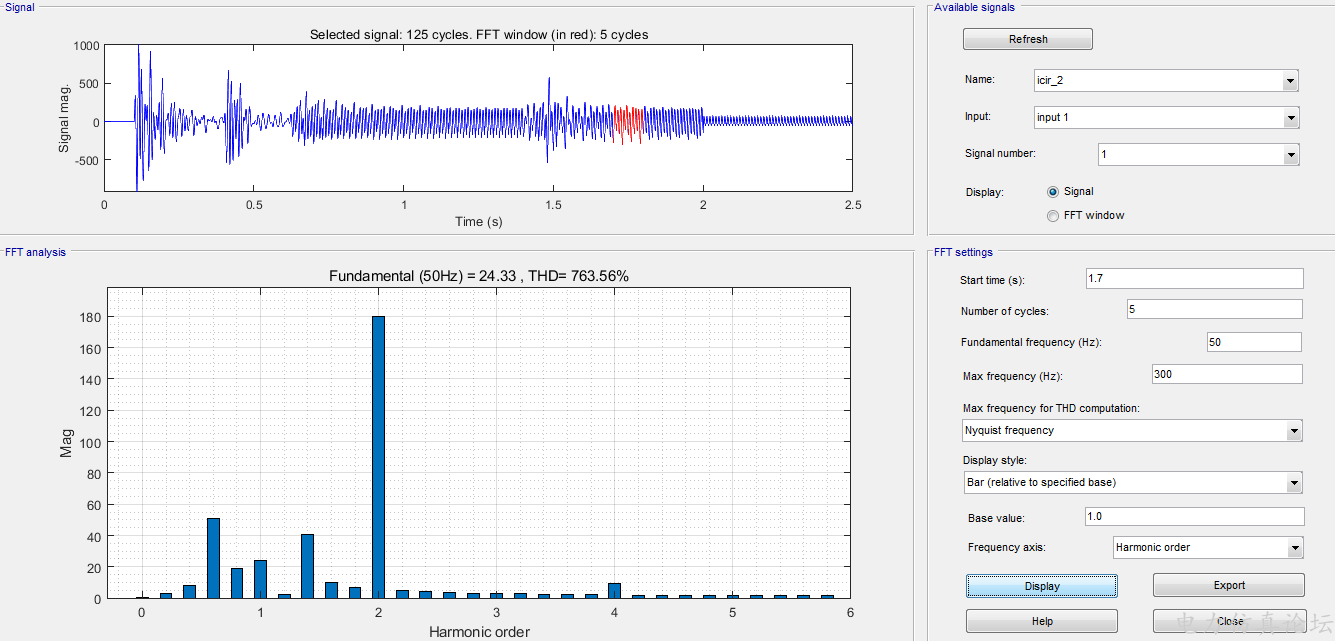

1.7s此处没加控制器

1.7s此处没加控制器

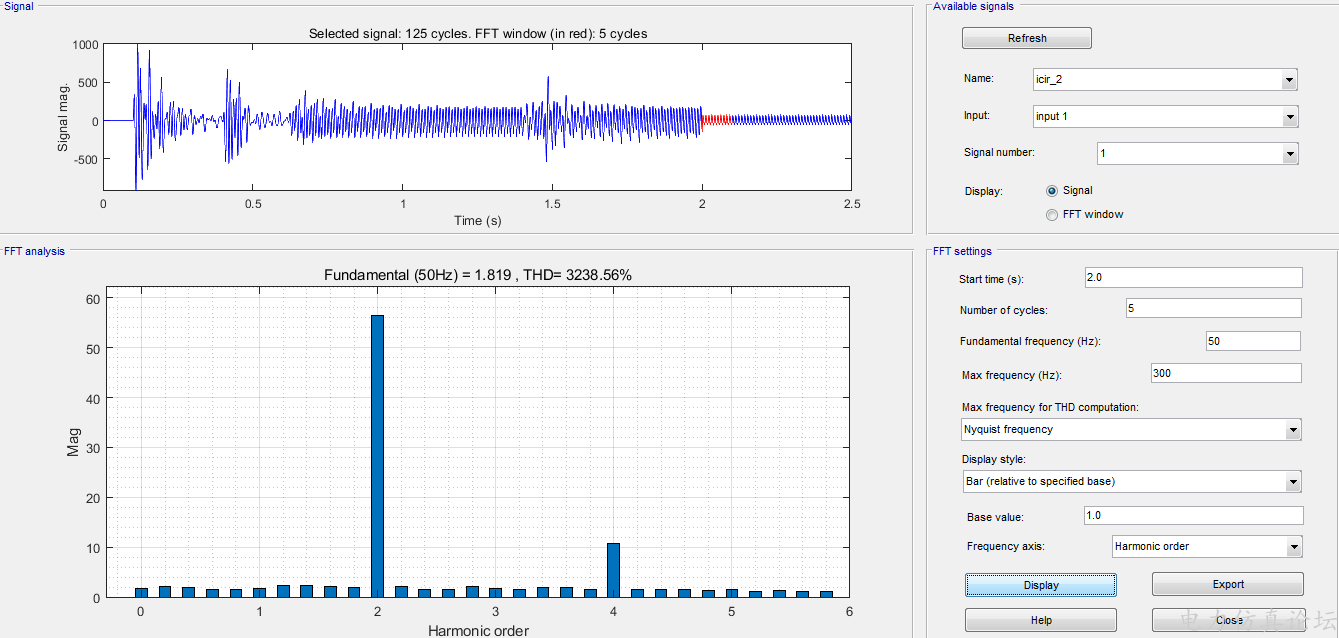

2.0s加入控制器

2.0s加入控制器

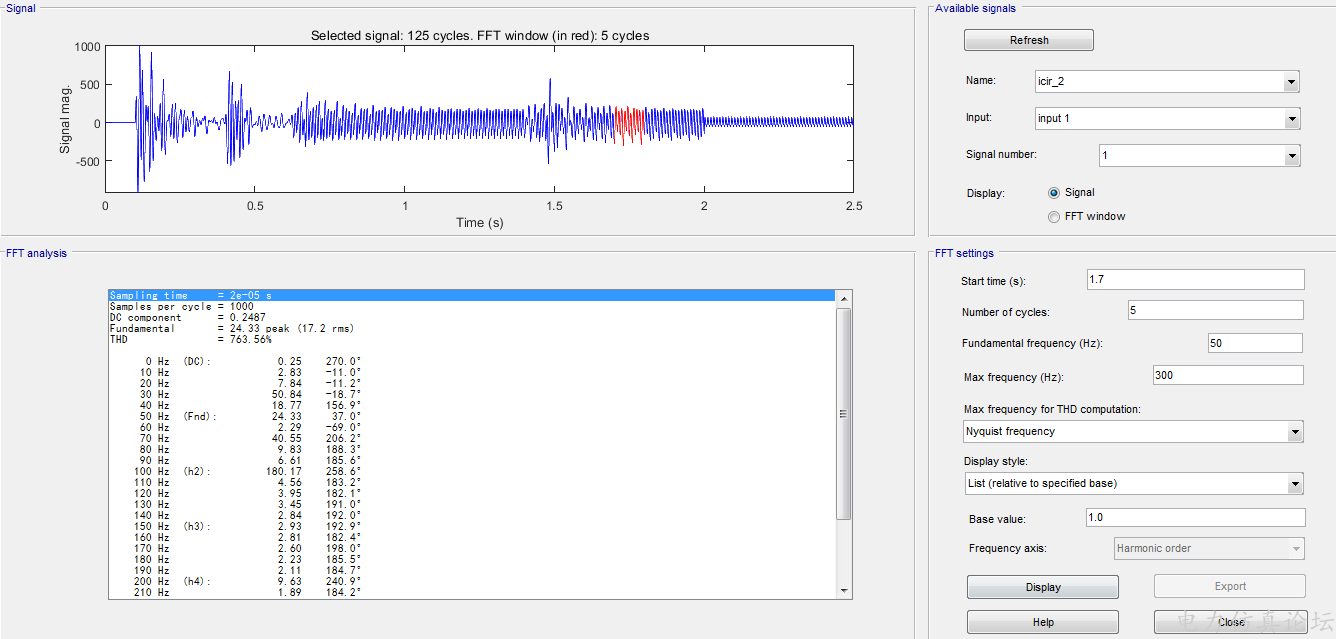

1.7s的具体谐波含量

1.7s的具体谐波含量
