电流边界传递函数推导

wang · 发表于 2021-1-21 21:58:58

注册可看大图、可下载

您需要登录才可以下载或查看，没有账号？立即注册

x

如下图所示，哪位大佬可以指导一下这个电流传递函数该如何推导吗？看了半天，还是有点懵，不知道等效电路怎么画？
参考文献在附件里。

windfoxbaby · 发表于 2021-1-27 14:57:38

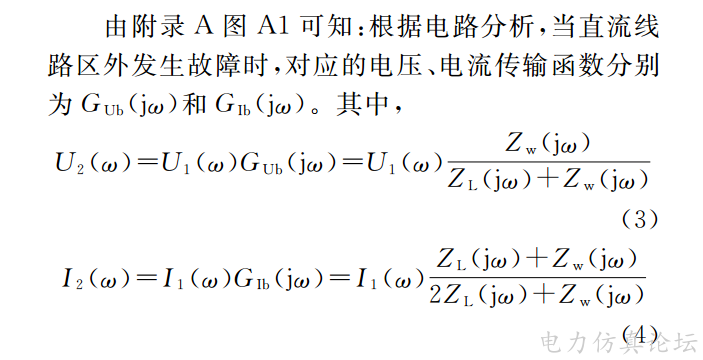

其中直流滤波器的等效阻抗为Ｚｗ（ｊω），平波电抗器
的等效阻抗为ＺＬ（ｊω）。Ｕ１（ω），Ｕ２（ω）和Ｉ１（ω），
Ｉ２（ω）分别为边界元件两端的电压和电流时域瞬时
值对应的频域形式，后文中Ｕ（ω）和Ｉ（ω）均表示时
域瞬时值对应的频域形式。

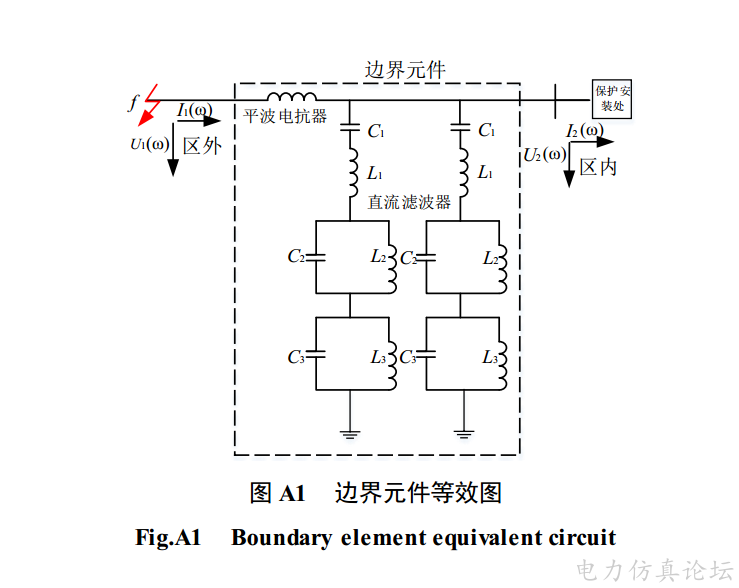

图不就是A1吗他只是用电导表示根本不用推导啊

导纳：是阻抗的倒数，导纳符号：Y，单位：s（西门子）

Y=1/Z

wang · 发表于 2021-2-28 11:50:57

windfoxbaby 发表于 2021-01-27 14:57
其中直流滤波器的等效阻抗为Ｚｗ（ｊω），平波电抗器
的等效阻抗为ＺＬ（ｊω）。Ｕ１（ω），Ｕ２（ω）和Ｉ１（ω），
Ｉ２（ω）分别为边界元件两端的电压和电流时域瞬时
值对应的频域形式，后文中Ｕ（ω）和Ｉ（ω）均表示时
域瞬时值对应的频域形式。

图不就是A1吗  他只是用电导表示  根本不用推导啊

导纳：是阻抗的倒数，导纳符号：Y，单位：s（西门子）

Y=1/Z

电压可以看出来，电流怎么计算？
