matlab中矢量矩阵的问题

maoa · 发表于 2019-10-9 09:48:36

您需要登录才可以下载或查看，没有账号？立即注册

x

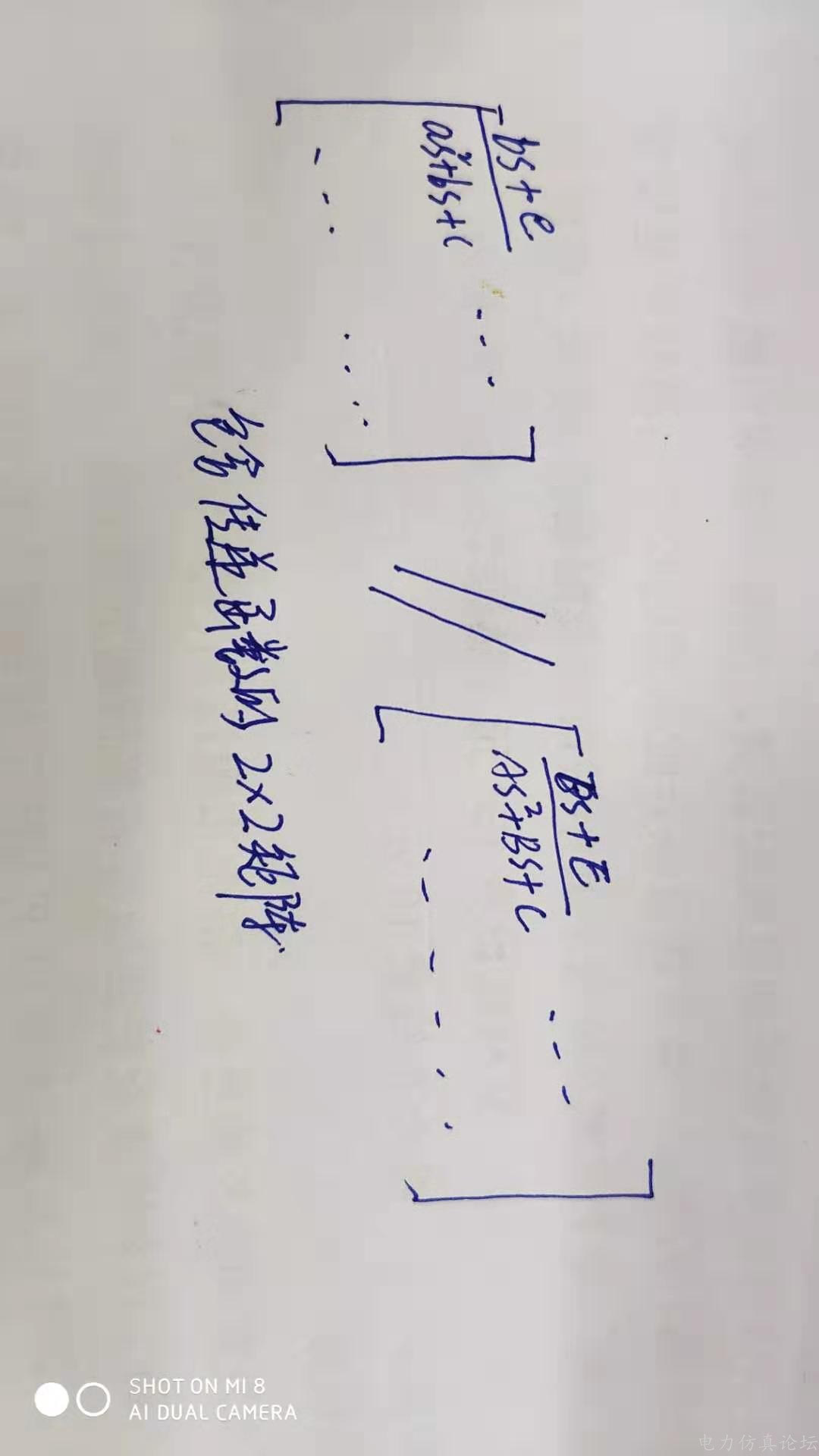

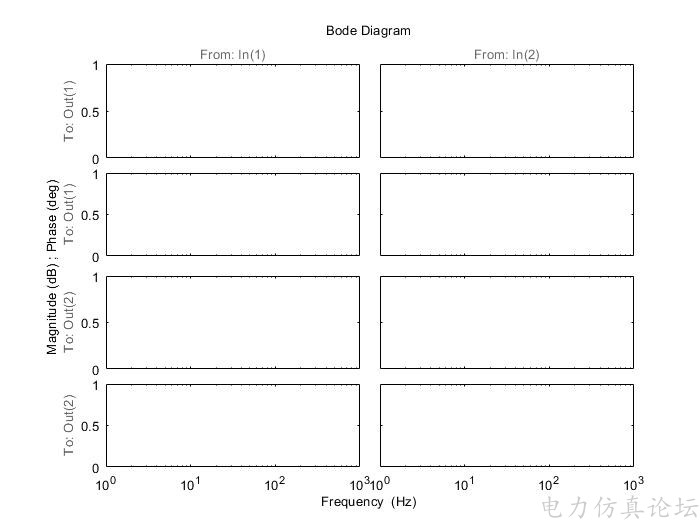

在MATLAB中要搭建风机的耦合导纳模型，需要产生导纳模型的Bode图。根据网侧和转子侧阻抗模型编程了两个包含传递函数的2*2的矢量矩阵，如图1所示。现在我要求整体的导纳模型，即两部分导纳进行并联，我现在直接将两个矩阵进行相加可以吗？为什么产生整体模型的Bode图（图2所示）变成空白了

求助一下各位大佬，十分感谢！

maoa · 发表于 2019-10-9 09:51:14

两个图位置放反了

宅男 · 发表于 2019-10-9 11:29:29

看不懂你想做什么，你一个一个算bode图吧。

maoa · 发表于 2019-10-9 14:36:41

宅男发表于 2019-10-9 11:29
看不懂你想做什么，你一个一个算bode图吧。

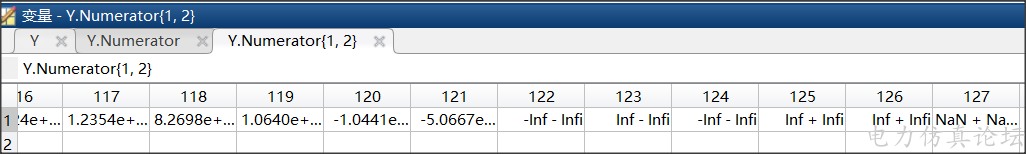

您好，我在计算两个矩阵相加得出的矩阵中，产生了INF和NAN，没法得出bode图，不知道该怎么办了

宅男 · 发表于 2019-10-12 11:07:56

maoa 发表于 2019-10-09 14:36
您好，我在计算两个矩阵相加得出的矩阵中，产生了INF和NAN，没法得出bode图，不知道该怎么办了

你还是上传代码吧

登录/注册后可看大图

maoa · 发表于 2019-10-13 16:05:33

宅男发表于 2019-10-12 11:07
你还是上传代码吧

问题解决了，谢谢您的回复

宅男 · 发表于 2019-10-13 16:38:00

maoa 发表于 2019-10-13 16:05
问题解决了，谢谢您的回复

哪方面出问题，你怎么解决的？

maoa · 发表于 2019-10-14 09:32:16

宅男发表于 2019-10-13 16:38
哪方面出问题，你怎么解决的？

计算传递函数的时候，参数超出了MATLAB最大限度，传递函数中出现了INF，于是没法表示BODE图。
于是简化了传递函数，让参数在最大限度以内，就能正常产生bode图了。
