PSCAD入门教程第7节:调用fortran编写的自定义函数(附模型)

[复制链接]
发表于 2020-5-10 13:31:39 | 显示全部楼层 |阅读模式

注册可看大图、可下载

您需要 登录 才可以下载或查看,没有账号?立即注册

x
第7节  怎样在pscad中call自定义函数?(自定义函数由fortran语言编写)
http://static.video.qq.com/TPout.swf?vid=i0963fqf1i8&1314.swf
7.1  pscad脚本中call的函数由fortran语言编写7.1.1 在Fortran编译器中编写如下函数(可以先在文本文档中写,再把文本档后缀改为.f,但前提是你装了fortran编译器):<!函数功能:比较i和j的大小,并将小赋值给i,大的赋值给j。注意每段前空6格>
Subroutine my_bj(i,j)
REAl i,j,t
if (i>j) THEN
t=i
i=j
j=t
ENDIF
end subroutine my_bj

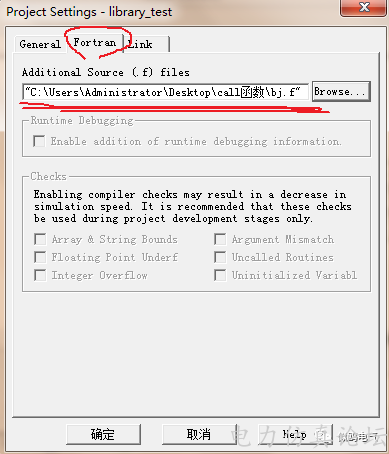

7.1.2 将该函数文件加载到pscad中(讲解视频中可能忘说这步了...)。

7.1.3 新建一个自定义模型(元件),并在其中自定义模型中调用函数。

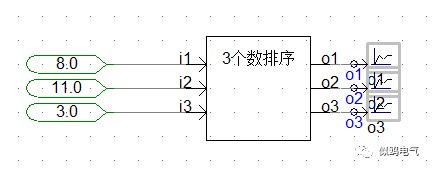

<!功能:通过调用两值比较函数,将三个输入i1、i2、i3从小到大排序,并按从小到大的顺序,依次赋值给o1、o2、o3输出>。
#STORAGE INTEGER:10
#STORAGE REAL:10
#LOCAL INTEGER NMY_NSTORF
#LOCAL INTEGER NMY_NSTORI
#LOCAL REAL a,b,c
#BEGIN
#ENDBEGIN
a=$i1
b=$i2
c=$i3
IF(a .gt.b) THEN
call my_bj(a,b)
ENDIF
IF(b .gt.c) THEN
call my_bj(b,c)
ENDIF
IF(a .gt.b) THEN
call my_bj(a,b)
ENDIF
$o1=a
$o2=b
$o3=c

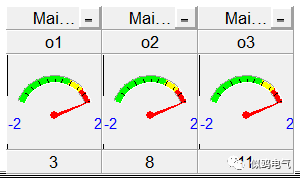

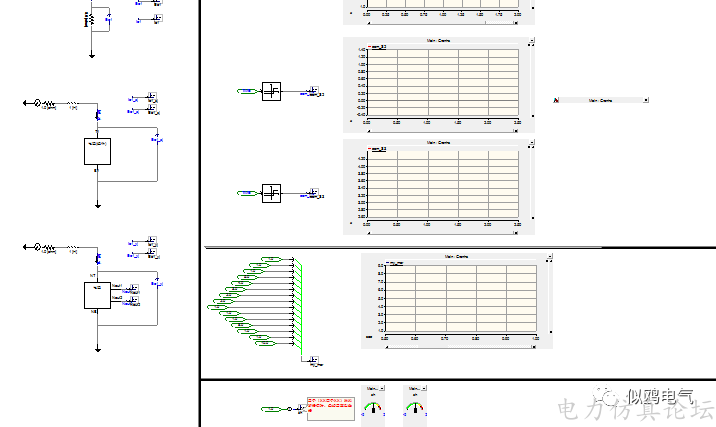

输出结果为:

7.1.4   对于多个子模块电容电压排序,需要注意的是,它不仅需要将多个子模块的电容电压值进行排序,还需要知道排序后的子模块电容的编号,这样才能确定是否让该子模块投切。
附一个我参考博客上的排序例子(该排序算法用于pscad中排序时,部分程序需要省略,但该程序借鉴意义极大):
<博主名称:楚香饭>链接如下:(http://bbs.fcode.cn/forum.php?mod=viewthread&tid=1350&highlight=
! Recursive Fortran 95 quicksort routine! sorts real numbers into ascendingnumerical order! Author: Juli Rew, SCD Consultingjuliana@ucar.edu), 9/03! Based on algorithm from Cormen et al.,Introduction to Algorithms,! 1997 printing! Made F conformant by Walt Brainerdmodule qsort_c_module implicit none public :: QsortC private :: Partitioncontains  recursivesubroutine QsortC(A,B)   real, intent(in out), dimension(:) :: A , B   integer :: iq   if(size(A) > 1) then     call Partition(A , B , iq)     call QsortC(A(:iq-1),B(:iq-1))     call QsortC(A(iq:),B(iq:))   endif  endsubroutine QsortC  subroutine Partition(A , B , marker)   real, intent(in out), dimension(:) :: A , B   integer, intent(out) :: marker   integer :: i, j   real :: temp   real :: x      ! pivot point    x= A(1)   i= 0   j= size(A) + 1   do     j = j-1     do       if (A(j) <= x) exit       j = j-1     end do     i = i+1     do       if (A(i) >= x) exit       i = i+1     end do     if (i < j) then       ! exchange A(i) and A(j)       temp = A(i)       A(i) = A(j)       A(j) = temp       temp = B(i)       B(i) = B(j)       B(j) = temp     elseif (i == j) then       marker = i+1       return     else       marker = i       return     endif   end do  endsubroutine Partitionend module qsort_c_module  useqsort_c_moduleImplicit NoneInteger :: I,K,J !//我瞎写的Real :: $CLK = 1.0 ,$IARM =0.1,HLD1,FLAG1,$UNUM,HLD!//我瞎写的Real Uk(20) , Ukk(40) , T1(20) , $Ts1(20) ,$Us1(20)!//我瞎写的Real M(20)!//我瞎写的Real M1!//我瞎写的Real N1!//我瞎写的 call RANDOM_NUMBER( $us1)!//我瞎写的  #LOCAL INTEGER T1(20)  #LOCAL REAL M(20)  #LOCAL REAL M1  #LOCAL REAL N1  IF($CLK>0.9) THEN    #LOCAL REAL Uk(20)   DO I=1,20     Uk(I)=$Us1(I)   ENDDO    #LOCAL REAL Ukk(40)   DO K=1,20     Ukk(K)=K     Ukk(20+K)=Uk(K)   ENDDO    IF ($Iarm>0) THEN     Hld1=1.0     DO I=1,20       IF ($Ts1(I)==1) THEN         Ukk(20+I)=Ukk(20+I)*Hld1       ENDIF     ENDDO     call QsortC( Ukk(21:) , Ukk(1:20) )!//排序     DO I=1,20       T1(I)=0     ENDDO     DO I=1,$Unum       M(I)=Ukk(I)       T1(M(I))=1     ENDDO   ENDIF   IF ($Iarm<0) THEN     Hld=1.0     DO I=1,20       IF ($Ts1(I)==1) THEN         Ukk(20+I)=Ukk(20+I)*Hld       ENDIF     ENDDO     call QsortC( Ukk(21:) , Ukk(1:20) )!//排序     DO I=1,20       T1(I)=0     ENDDO     DO I=1,$Unum       M(I)=Ukk(21-I)       T1(M(I))=1     ENDDO   ENDIF   DO I=1,20     $Ts1(I)=T1(I)   ENDDO ENDIFEnd

近期预告
1.PSCAD/Matlab仿真模型解读


往期回顾


PSCAD入门教程(第6节):构建自定义元件(附讲解模型)
简单示例模型在文章底部自行提取!



PSCAD入门教程(第5节): 4种常用元件的使用(附讲解模型)
简单示例模型在文章底部自行提取!

由于本人水平有限,所述内容难免会有疏漏之处,有遗漏或阐述不当之处请各位同学、老师傅指正,公众号私信或QQ(3135975766)。




示例模型百度网盘链接(其中有一个为官方CInterface模型可用于学习):

链接1:

https://pan.baidu.com/s/1U0_Lj0YbMHa1H1M9_iD7yQ

提取码1:p4u7

链接2:

https://pan.baidu.com/s/1APFaBsBzniOspbx0-jy8kA

提取码2:4ynb
