PSCAD入门教程（第1、2节）

似鸥电气

---

---

强力推荐：电力仿真论坛官方群584013101(QQ群)，这里有很多PSCAD大牛和实用模型。

---

本期涉及的相关文档和视频（公众号添加视频有限制）可通过以下2种途径获取：

•
  1.百度文库：https://pan.baidu.com/s/1mT7wvRU_ur6FR7BuD71NyQ 提取码：6gfi；
•
  2.b站：搜“似鸥电气”；


本期视频效果较差建议看文档。


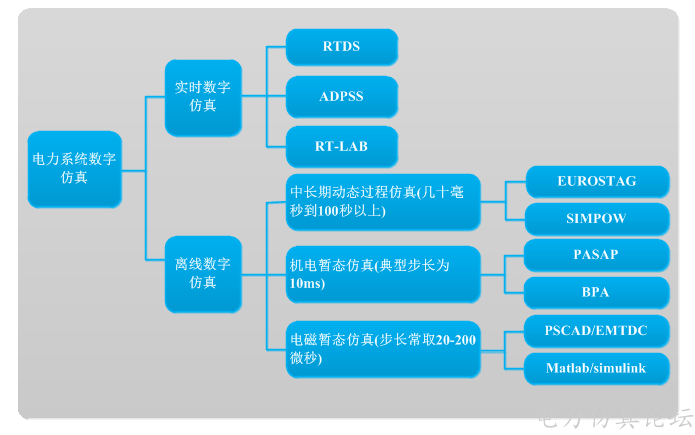

PSCAD操作界面简介

01

主要纲要：（具体内容见文档）

1.1 主界面
库和工程文件加载界面、图形界面、脚本（script）界面、自定义模块创建界面、仿真和画图步长、编译和运行界面、错误和警告、输出仿真起始时间和软件版本号（output）、界面放大缩小、以及一些常用元器件的介绍等。
1.2 工程界面
仿真波形数据输出设置、自定义库.lib的载入、自定义.c和.f文件的载入。1.3 视图界面
快捷窗口的显示与否、放置元件的界面大小设置（类似于A3、A4纸张等）、相同信号间虚拟连线的显示。

1.4 元件界面
常用元件的快捷入口。

PSCAD波形数据导出与Matlab画图

02

内容纲要：（具体内容见文档或视频）

2.1 仿真波形显示与图形框操作
仿真波形显示；多个仿真信号共用同一个横坐标，但不共用纵坐标；图形框的快捷操作。
2.2 怎样将PSCAD波形数据导出到Excel？
注意选择性粘贴时选择“Csv”。

2.3 怎样使用Excel中的波形数据在Matlab中画出仿真波形？
第一种为手动添加；另一种是通过matlab画图语句画图。
2.4 怎样使用PSCAD中.out波形文件画图？
对PSCAD的Project Setting 进行设置；仿真生成.inf代表通道名称，生成的.out文件表示对应的波形数据（.out中第1列为仿真时间，从第2例起才是波形数据）；在Matlab中运行load('PSCAD_Matlab.out')以加载仿真数据，其中"PSCAD_Matlab"为波形文件名称；在matlab 命令行中输入以下命令，可对第4个通道中的数据画图。
plot( PSCAD_Matlab_01(:,1), PSCAD_Matlab_01(:,5) )。由于从第2列起才为波形数据，所以PSCAD_Matlab_01(:,5)表示第4个通道的数据。

2.5 怎样保证每次由Matlab导出到Word或Visio中的图形大小是相同的？
只要每次都保证Matlab中图形画布大小不变，那么由Matlab导出到Word/Visio中的图形大小也不会改变。
