求助simulink输电线路故障仿真中，怎么改变故障相角

亚洲飞人

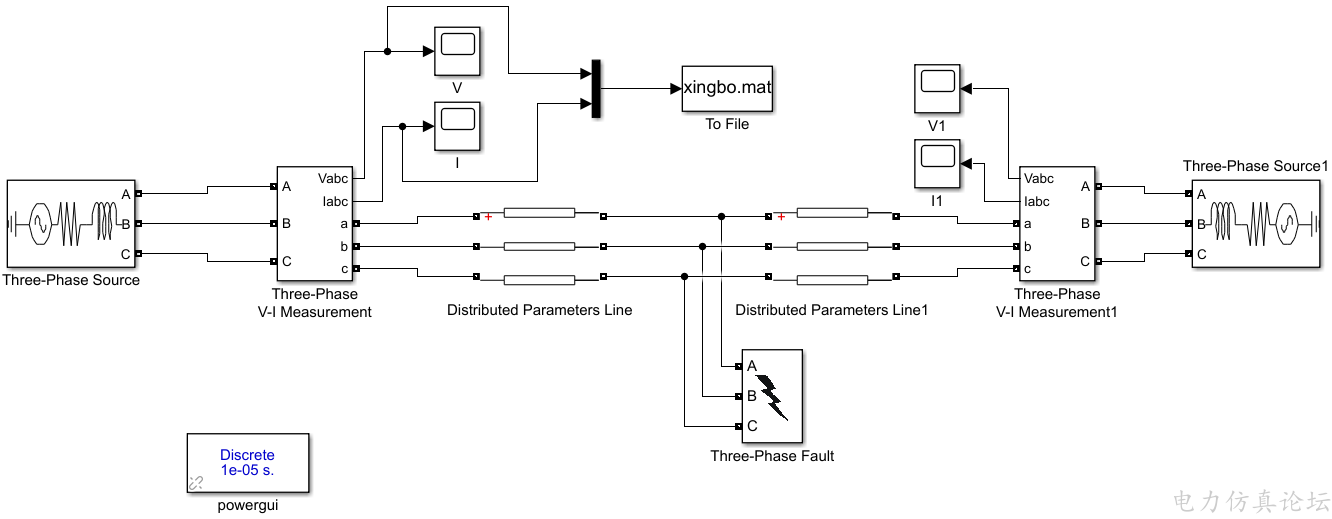

本人在搭建输电线路故障仿真模型，模型如图1所示。考虑故障相角变化对输电线路电压和电流波形变化的影响，本人遇到一个问题，不知道在哪里改变故障相角。所以查阅了大量的文献和论坛，觉得是通过下面这种两种方式改变故障相角，想问一下这种两种方法哪一种是对的，如果不对该怎么修改故障相角？

图1

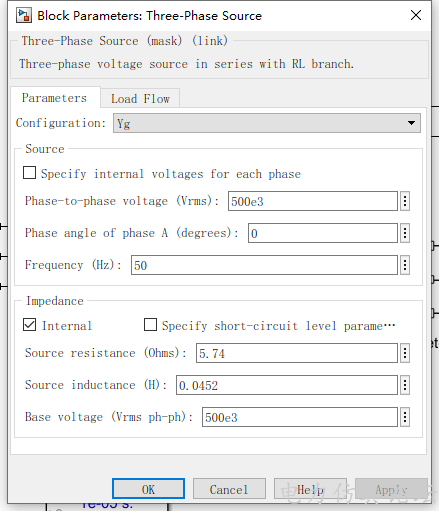

方法1：如图一所示，修改左边电源的 phase angle of phase,比如要使得故障相角为0°，则将该参数设置为0,设置右边的电源该参数为30°；要设置故障相角为30°，则将左边电源该参数设置为30，右边电源该参数设置为60；此方法确保左右两边的相角差固定为30°。

图2

方法2：修改左边电源的phase angle of phase,比如要使得故障相角为0°，则将该参数设置为0，同时设置右边的电源该参数为0；要设置故障相角为30°，则将左边电源该参数设置为0，右边电源该参数设置为30；此方法确保左右两边的相角差依次为0°,30°。

花月mmc

改变电源角度或者故障时间即可

亚洲飞人

花月mmc 发表于 2020-5-12 15:33
改变电源角度或者故障时间即可

你好，我想问一下，改变电源角度是我帖子中的方法1还是方法2？

花月mmc

亚洲飞人 发表于 2020-5-12 15:48
你好，我想问一下，改变电源角度是我帖子中的方法1还是方法2？

倾向第一种，另外这个做两个不同仿真看看故障时的电压相位不就知道了。。。
