变压器继电保护MATLAB仿真

花月mmc · 发表于 2020-1-19 11:05:19

您需要登录才可以下载或查看，没有账号？立即注册

x

内容来自于——《电力系统继电保护原理及仿真》
由于论坛中已经有了PSCAD与ATP-EMTP的，所以补充下，
2楼——变压器励磁涌流
3楼——变压器比率制动特性纵联差动保护
4楼——变压器绕组内部故障
其他内容后续补充

花月mmc · 发表于 2020-1-19 11:24:52

变压器励磁涌流仿真模型图

仿真结果

附件如下，还是2012b及以上版本打开

花月mmc · 发表于 2020-1-21 21:13:16

变压器比率制动特性纵联差动保护

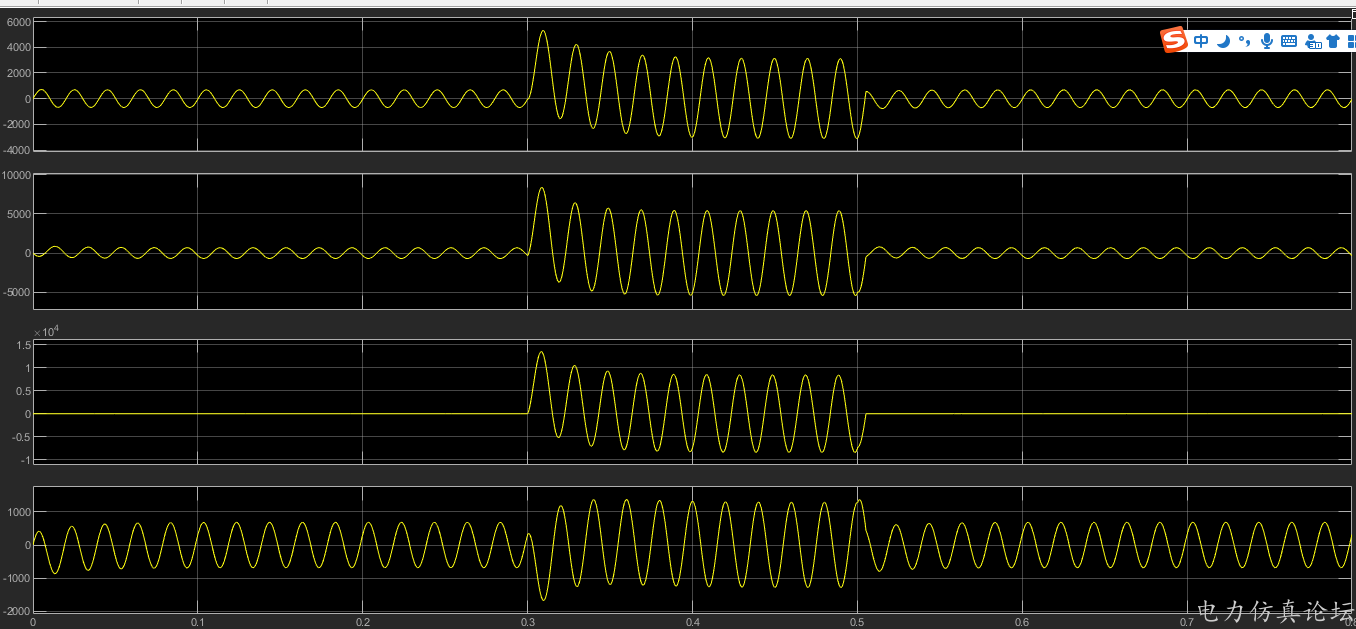

仿真结果

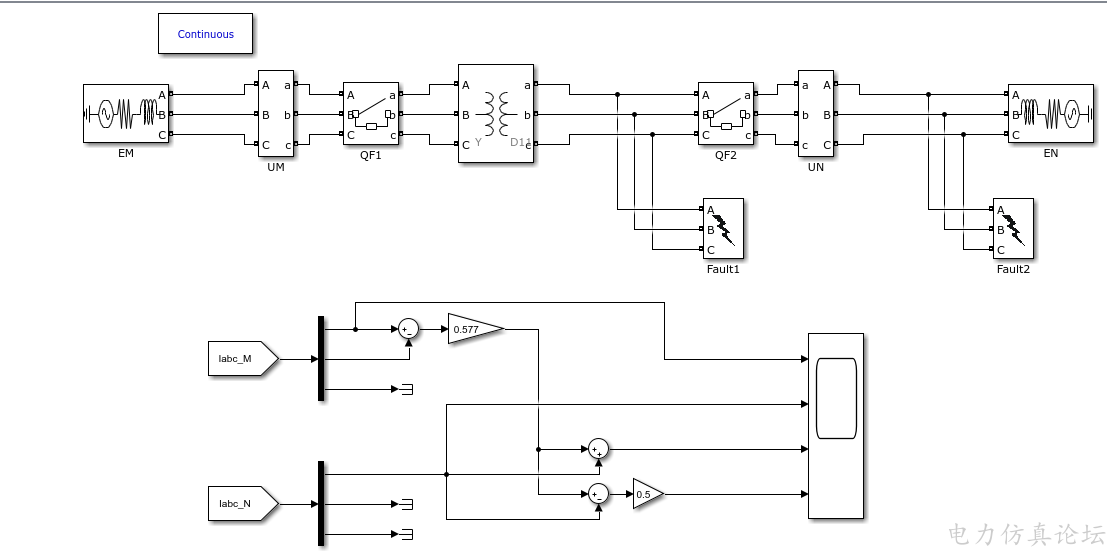

模型如下：

花月mmc · 发表于 2020-1-21 21:15:00

变压器绕组内部故障

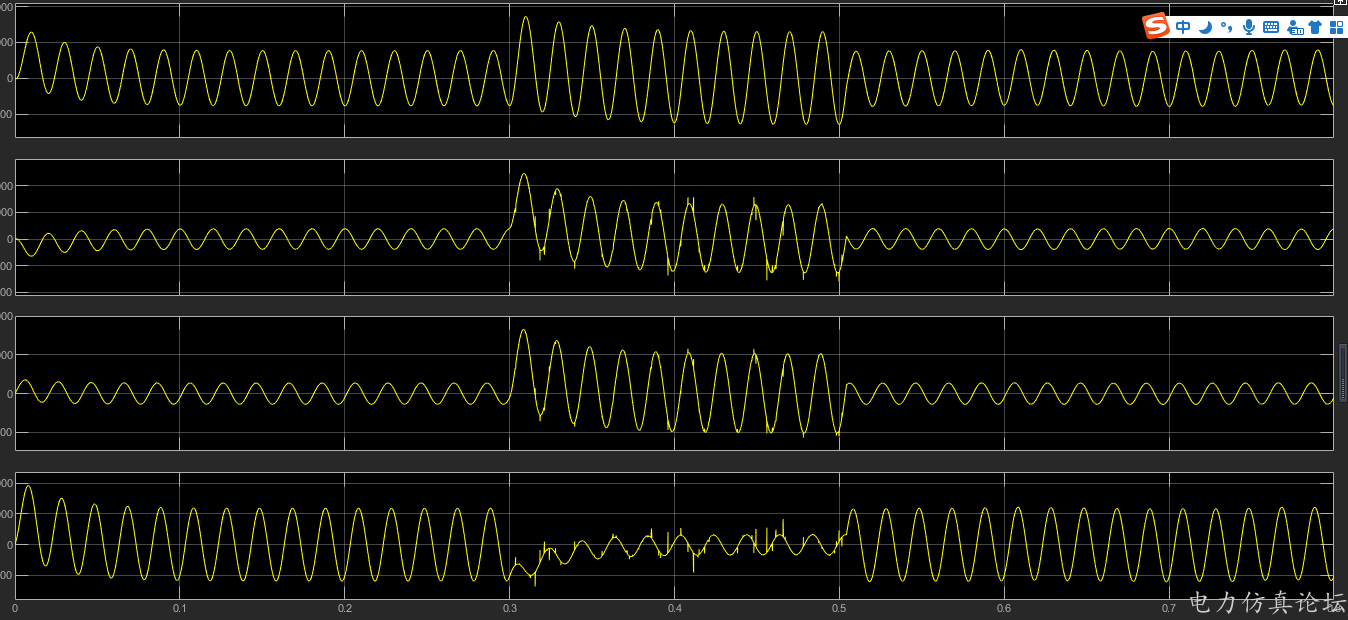

仿真结果

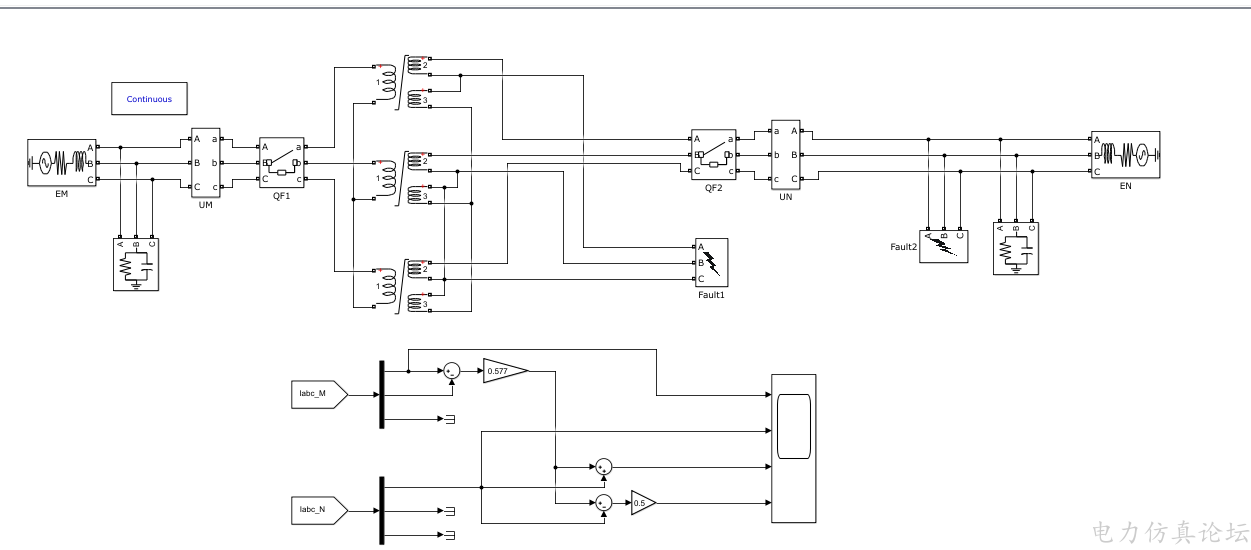

仿真模型

俗人 · 发表于 2020-6-19 10:45:45

花月mmc 发表于 2020-01-19 11:24
变压器励磁涌流仿真模型图

仿真结果

附件如下，还是2012b及以上版本打开

楼主模型可以分享一下吗

花月mmc · 发表于 2020-6-19 11:05:49

俗人发表于 2020-6-19 10:45
楼主模型可以分享一下吗

电脑访问论坛不就可以下载啦吗。。。

俗人 · 发表于 2020-6-20 00:00:51

花月mmc 发表于 2020-01-19 11:24
变压器励磁涌流仿真模型图

仿真结果

附件如下，还是2012b及以上版本打开

楼主，我想问一下三相故障模块是用来干什么
