仿真中噪声建模经验分享1.1

[复制链接]
发表于 2021-1-5 22:23:02 | 显示全部楼层 |阅读模式

注册可看大图、可下载

您需要 登录 才可以下载或查看，没有账号？立即注册

x
一楼为目录，二楼开始
2楼软件中的噪声建模
3楼信噪比等参数设置

初版已更完。。。2021.03.01
关于更多细节，待续。。。
谁来看过此贴
此贴被TA们浏览了6035次
一个兴趣广泛的灵魂
回复

使用道具 举报

 楼主| 发表于 2021-1-5 22:23:21 | 显示全部楼层
1、PSCAD噪声建模

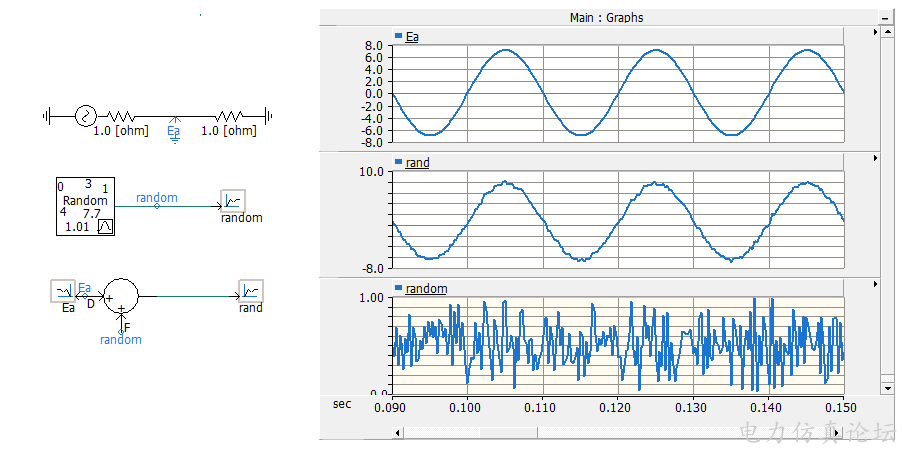

随机数元件在控制系统元件库，按图连接，所得的加噪信号为图中第二条曲线，噪声为第三条
注意：当仿真中有电源时，单位好像自动变为1kV，因此噪声的设置为1kV内的高斯噪声，模型如下
random.rar (2.58 KB, 下载次数: 47)

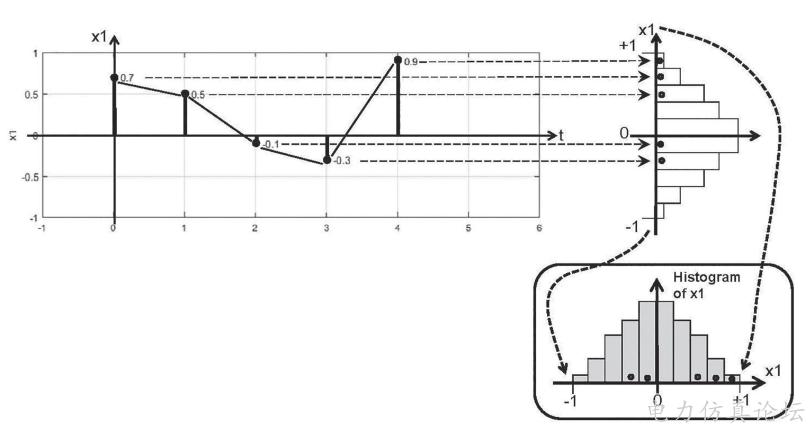

关于噪声的理解，可以通过下图简单说明
随机噪声如左边，其统计规律近似高斯分布，虽然理论大家可能都了解，但是还是有个图清晰明了些

2、ATP-EMTP噪声建模
需要通过model元件建立设置

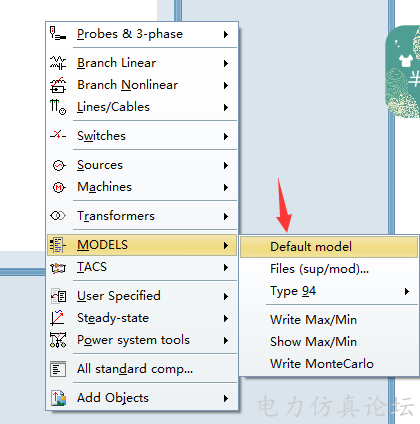

空白处右键选择默认模型，然后设置模型内部参数

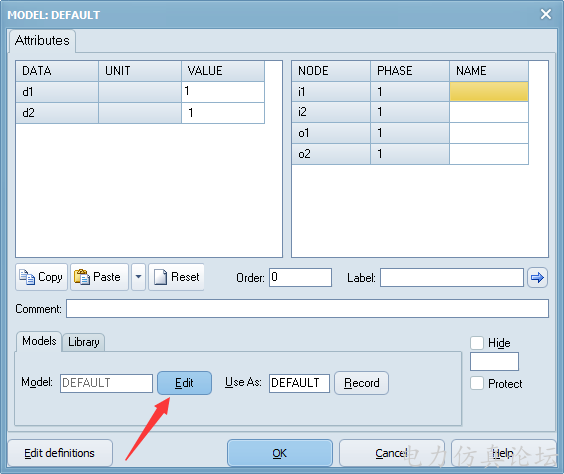

打开编辑，原有为两输入两输出模型，将其改成如下形式

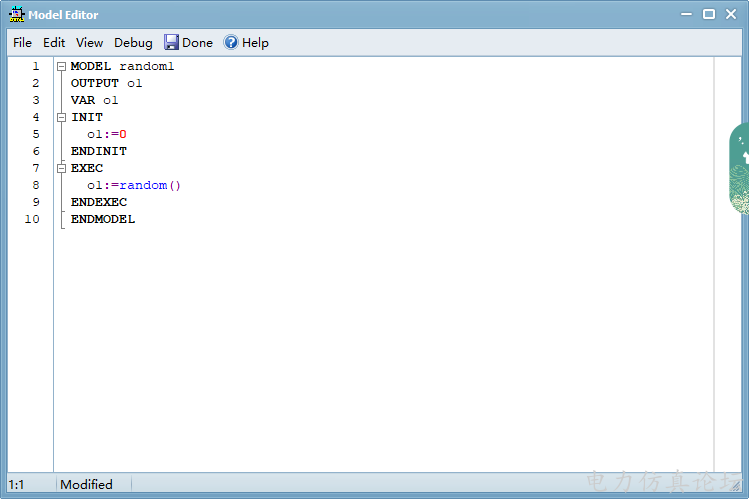

其中代码为输出随机数，其输出范围为0~1
  1. o1:=random()
复制代码

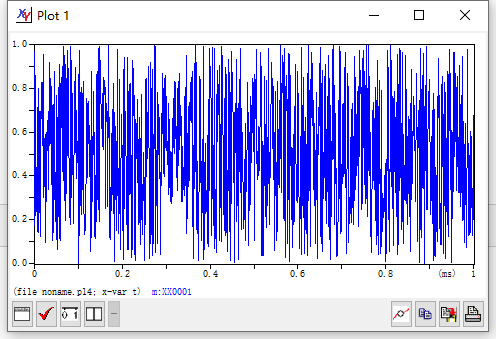

可以根据具体需要进行扩展，输出波形如下

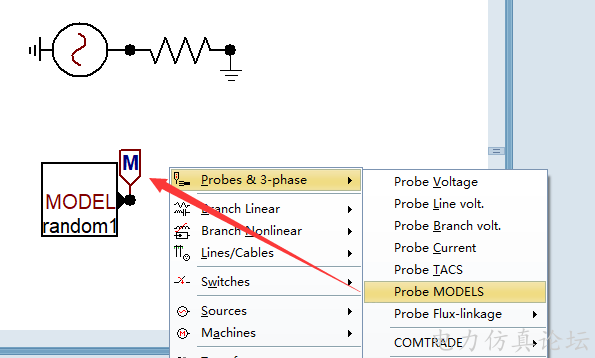

整体模型图，由于软件版本不一，仅呈现思路，提示由于单独设置model无法运行，需要增加一个带有电源的简单电路才能运行正常



一个兴趣广泛的灵魂
回复

使用道具 举报

 楼主| 发表于 2021-1-7 10:34:28 | 显示全部楼层
信噪比等参数设置 2021.03.01


信噪比的公式看起来如上所示，比较一下
  1. clc
  2. clear all
  3. % 信噪比
  4. for i=1:501
  5. n(i)=normrnd(0.0,0.1); % 随机噪声
  6. end
  7. t=0:0.02:10.0;
  8. u=sin(t);
  9. % 信号有效值
  10. sigrms=std(u)
  11. u1=u+n;
  12. % 噪声有效值
  13. noirms=std(n)
  14. SNR=20*log10(sigrms/noirms)
  15. % 绘制结果
  16. plot(t,u,'-',t,n,'x',t,u1,'o')
  17. legend('正弦','噪声','合成')
复制代码

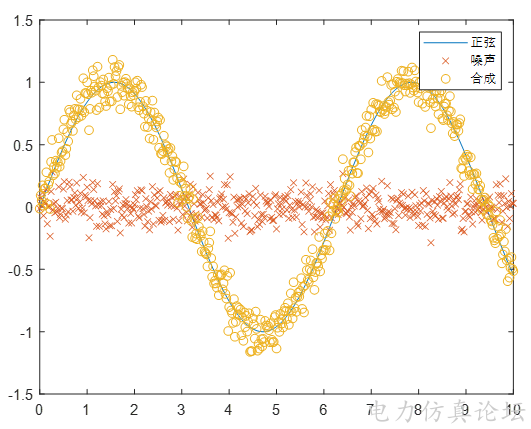

得到的波形如下


得出的信噪比在16db左右。

如何求给定信噪比下噪声参数？

三个参数信噪比已知，信号幅值或功率可算，求未知参数噪声幅值或者功率
用上述公式即可

程序待续。。。

修订于2021.05.25










一个兴趣广泛的灵魂
回复

使用道具 举报

一方通行
会员网龄
4.7岁

TA在排名榜Top100

积分：暂未上榜

发帖：暂未上榜

在线：暂未上榜

  • TA的每日心情
    无聊
    2021-1-19 16:05

    • 0

    主题

    1

    回帖

    3

    积分

    新手上路

    Rank: 1

    积分
    3
      发表于 2021-1-11 09:26:47 | 显示全部楼层
      请问这个PSCAD噪声模型的信噪比怎么设置？
      回复

      使用道具 举报

       楼主| 发表于 2021-1-11 10:35:50 | 显示全部楼层
      一方通行 发表于 2021-1-11 09:26
      请问这个PSCAD噪声模型的信噪比怎么设置？

      那是下一期的内容，过一段时间会更新
      一个兴趣广泛的灵魂
      回复

      使用道具 举报

      发表于 2021-2-2 14:57:50 | 显示全部楼层
      信噪比怎么设置啊 PSCAD
      回复

      使用道具 举报

      发表于 2021-2-22 15:33:50 | 显示全部楼层
      cycycycyycycycycy
      回复

      使用道具 举报

       楼主| 发表于 2021-3-1 20:31:14 | 显示全部楼层
      一方通行 发表于 2021-1-11 09:26
      请问这个PSCAD噪声模型的信噪比怎么设置？

      更新了
      一个兴趣广泛的灵魂
      回复

      使用道具 举报

      Cathygold
      会员网龄
      6.5岁

      TA在排名榜Top100

      积分：暂未上榜

      发帖：NO. 18 名

      在线：暂未上榜

    • TA的每日心情
      开心
      2023-8-6 17:51

      • 0

      主题

      61

      回帖

      89

      积分

      注册会员

      Rank: 3Rank: 3

      积分
      89
        发表于 2021-3-22 10:57:43 | 显示全部楼层
        mark，辛苦群主大大
        回复

        使用道具 举报

        直流输电小杨
        会员网龄
        4.6岁

        TA在排名榜Top100

        积分：暂未上榜

        发帖：暂未上榜

        在线：暂未上榜

      • TA的每日心情
        难过
        2021-4-13 10:08

        • 1

        主题

        2

        回帖

        3

        积分

        新手上路

        Rank: 1

        积分
        3
        发表于 2021-4-12 20:16:50 | 显示全部楼层
        请问在pscad里面的随机数发生器的信噪比如何设置啊？
        回复

        使用道具 举报
