故障录波数据(comtrade)处理

[复制链接]
发表于 2021-6-6 21:02:40 | 显示全部楼层 |阅读模式

注册可看大图、可下载

您需要 登录 才可以下载或查看,没有账号?立即注册

x



简单方法见二楼!!!

方法1
很多人想将录波数据导出,而没有什么有效的工具,现根据一些软件里的工具对录波数据进行测试,找到一款软件可以将数据转换为matlab中的.mat文件,欢迎大家提供更多的文件转换方法

数据来源
10kv弱电网系统实际MMC录波文件
https://www.mmc-hvdc.com/t-2179.html

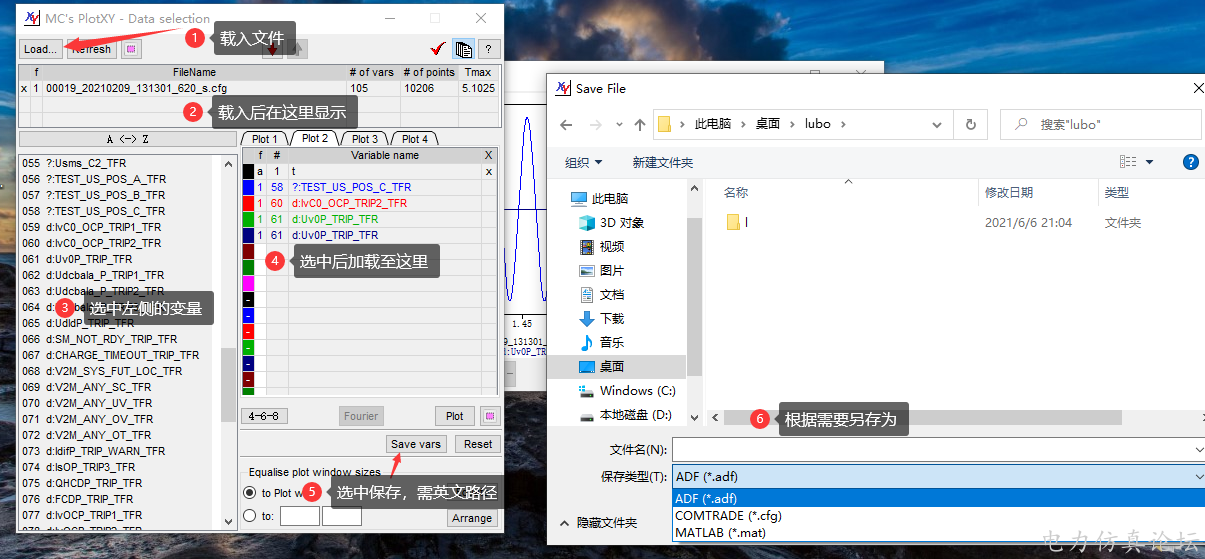

本工具为ATP-EMTP中使用的绘图工具,按下图操作即可

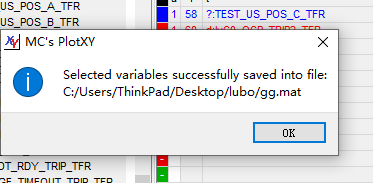

保存结果


matlab绘制(直接转换后matlab打不开数据,因此需要中转)

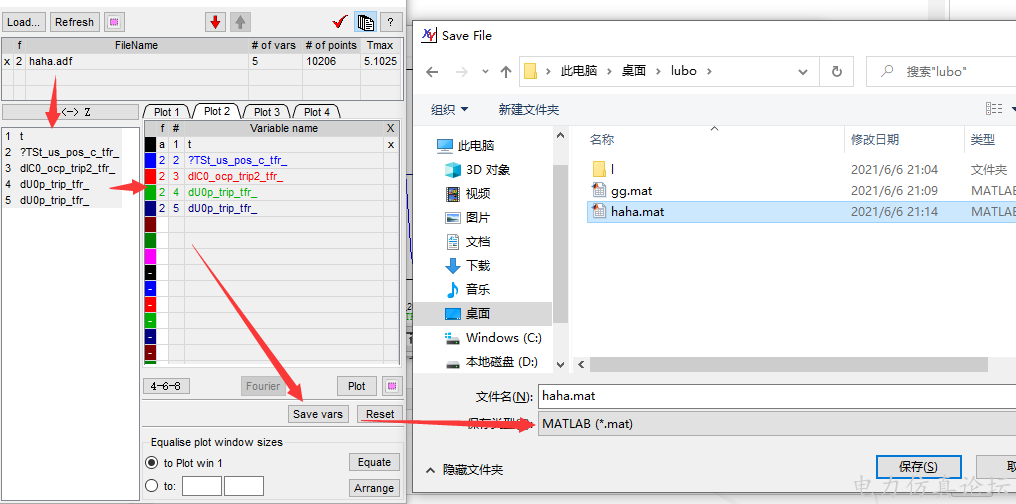

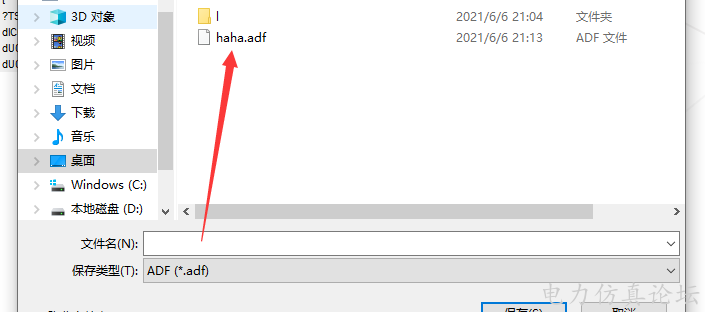

例如保存为.adf格式,再加载保存后的文件另存为.mat



以上通过简单操作即可实现波形的转换,就是每个变量转换的时候有些麻烦,需要一个一个转换
注:如果文件中存在多种采样频率不支持转换,建议采用下一种
为便于操作提供转换中间环节的文件,数据请从上面的帖子链接中获取 PlotXY-2020-Aug-Win.zip (13.48 MB, 下载次数: 15)
lubo.rar (102.41 KB, 下载次数: 9)


更便捷的方法见楼下



一个兴趣广泛的灵魂
回复

使用道具 举报

 楼主| 发表于 2021-6-6 21:02:54 | 显示全部楼层
更简单的方法——2023.04.13

COMTRADE录波数据导入MATLAB分析的方法

采用软件——CAAP2008X录波分析软件
方法:文件——裁剪通道——另存csv格式,直接导入即可


一个兴趣广泛的灵魂
