高压直流输电滤波器的频率特性

wang · 发表于 2020-7-23 21:04:54

您需要登录才可以下载或查看，没有账号？立即注册

x

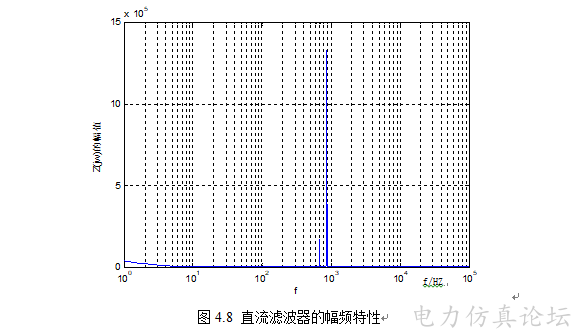

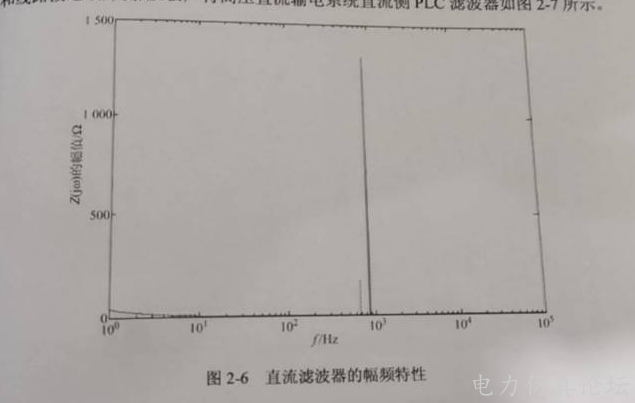

如图，怎么绘制这个幅频特性

wang · 发表于 2020-7-23 21:35:33

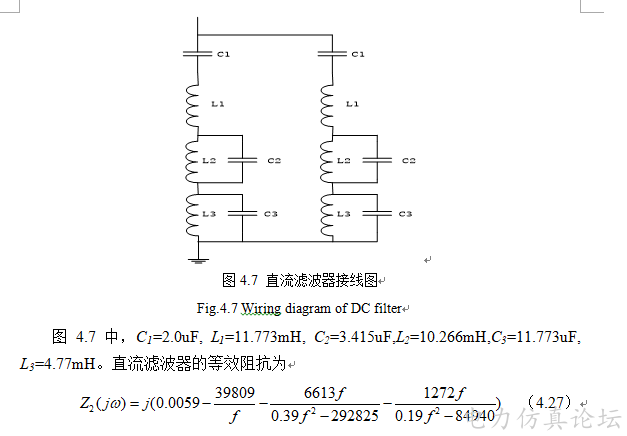

2组3调谐直流滤波器，幅频特性如上，怎么绘制

sun_zy · 发表于 2020-7-23 22:04:30

选定频率范围，然后将坐标设置为对数坐标（就是改为对数），打印即可。

wang · 发表于 2020-7-24 17:08:35

这是扫频元件与直流滤波器连接的模型，

花月mmc · 发表于 2020-7-24 23:55:27

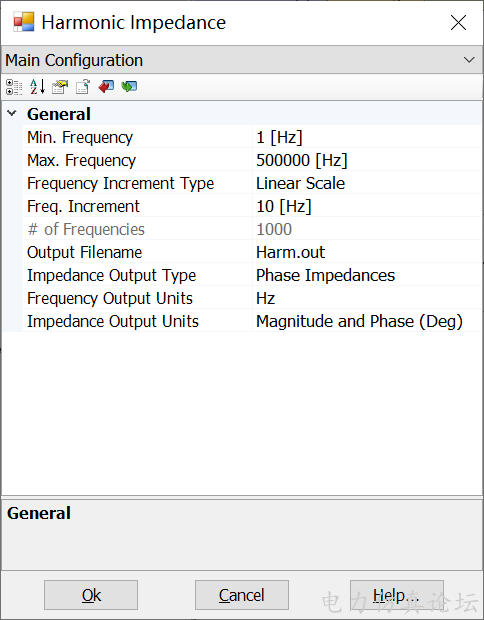

按上图设置，MATLAB导入数据后，代码如下

复制代码

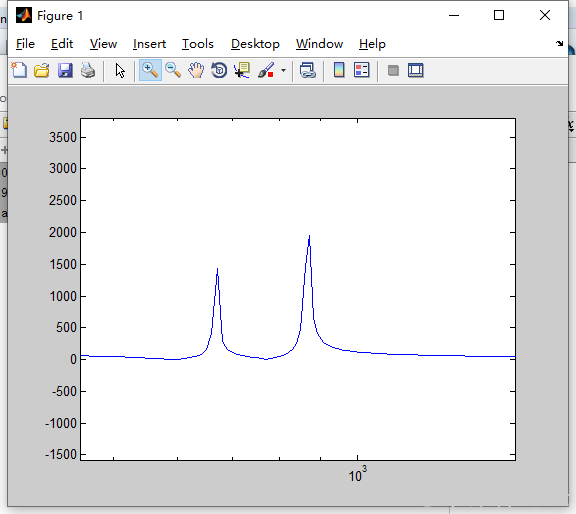

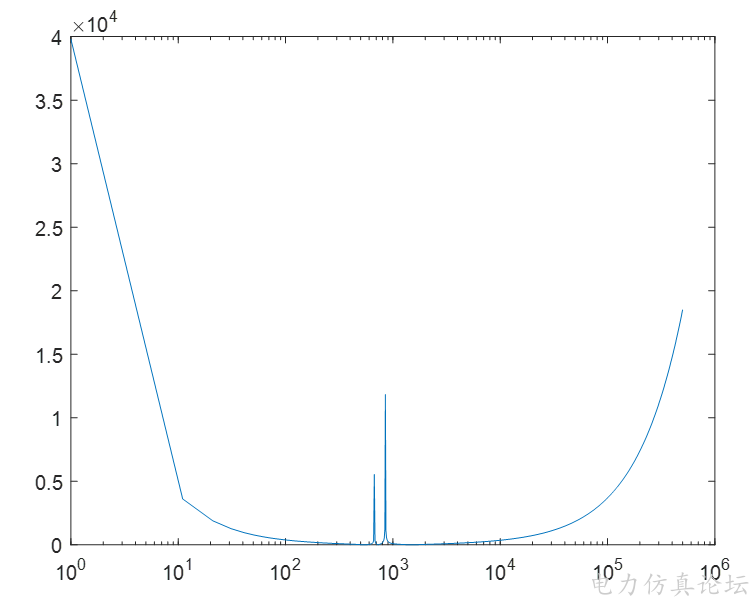

结果如下图

参数设置请自行研究

关于公式

公式中左侧变量是w,而右侧变量是f，当然画不出来了，自行研究转换关系，记得补充结果

wang · 发表于 2020-7-25 10:54:58

这是我的计算过程与书上有所差异，请大家验算哪个正确

花月mmc · 发表于 2020-7-25 11:01:42

wang 发表于 2020-07-25 10:54
这是我的计算过程与书上有所差异，请大家验算哪个正确

你写的肯定不对都单调了，怎么能用多个峰值

wang · 发表于 2020-7-25 11:30:39

经验证，程序也能实现，我的公式有问题，可能因为在计算中忽略了很小的电感，但是大致趋势一致。程序
f=1:10:10000;Z=0.03695-12967073.98./f
semilogx(f,abs(Z))


程序f=1:10:10000;
Z=(0.0059-39809./f-6613.*f./(0.39.*f.*f-292825)-1272.*f./(0.19.*f.*f-84940));
semilogx(f,abs(Z))

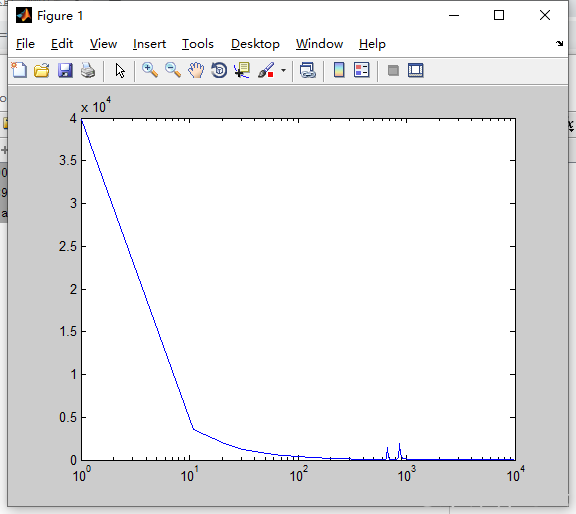

局部放大：

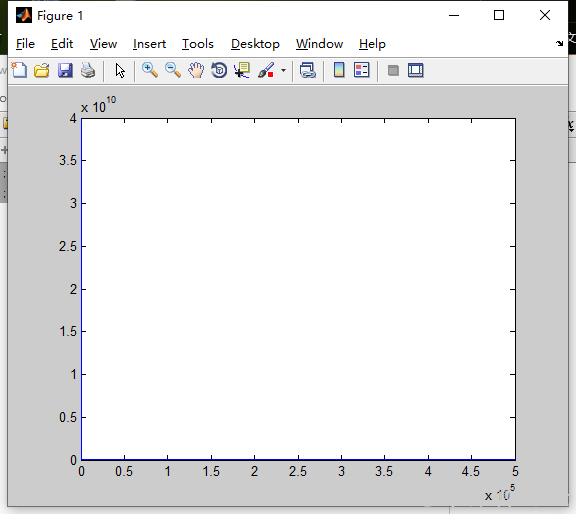

分析是因为画图函数不对，刚开始使用plot直接画图，semilogxs是将X轴转为对数进行绘图。

直流输电小杨 · 发表于 2020-12-25 17:41:48

楼主也是做直流边界的？

wang · 发表于 2021-1-21 23:36:20

直流输电小杨发表于 2020-12-25 17:41
楼主也是做直流边界的？

线路保护
