单相接地暂态电流波形是否能在matlab中列写方程画出

菜鸟小小Q · 发表于 2019-12-6 20:24:15

注册可看大图、可下载

您需要登录才可以下载或查看，没有账号？立即注册

x

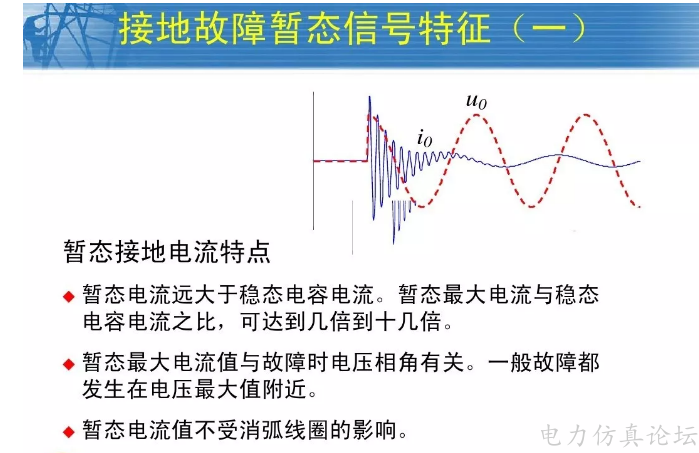

在看公众号的时候看到了这个波形图，能否画出等值电路，然后列写微分方程，画出零序电压、零序电流的波形。如下图所示。是否有相关资料可以参考下？谢谢！

菜鸟小小Q · 发表于 2019-12-6 21:08:35

在知网找到了一篇分析单相接地故障暂态的文章，按照公式在matlab中编程，对其求零序电压和故障点零序故障电流。参数设置在.m程序中，求解出来后，故障电流波形和零序电压波形分别如图所示。

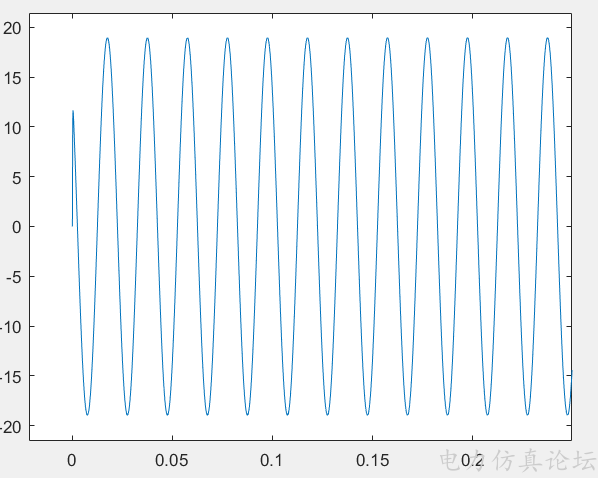

故障点零序电流

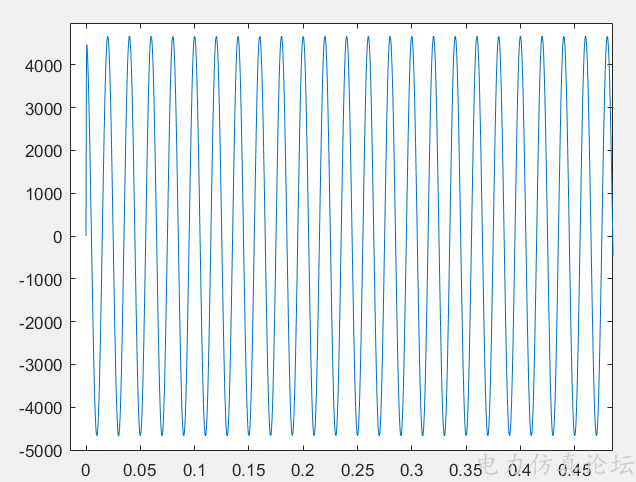

零序电压

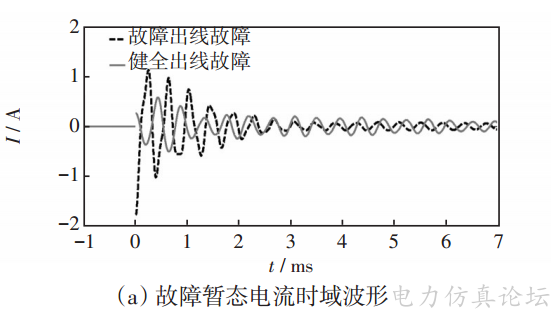

暂态的趋势没有类似于下图所示的震荡衰减的过程。

希望大家能指导一下。

花月mmc · 发表于 2019-12-7 11:40:02

要焕年，曹梅月编著.电力系统谐振接地第2版[M].北京：中国电力出版社,2009.05.

Isak · 发表于 2019-12-7 16:34:02

看看这篇参考文献吧，可能会对你有帮助：
冯娟,邵如平.谐振接地系统单相接地暂态电流的计算分析[J].电工电气,2011(03):30-33.

菜鸟小小Q · 发表于 2019-12-8 10:52:47

花月mmc 发表于 2019-12-7 11:40
要焕年，曹梅月编著.电力系统谐振接地第2版[M].北京：中国电力出版社,2009.05. ...

谢谢花月。

菜鸟小小Q · 发表于 2019-12-8 10:53:22

Isak 发表于 2019-12-7 16:34
看看这篇参考文献吧，可能会对你有帮助：
冯娟,邵如平.谐振接地系统单相接地暂态电流的计算分析[J].电工电 ...

谢谢lsak

菜鸟小小Q · 发表于 2019-12-8 11:06:06

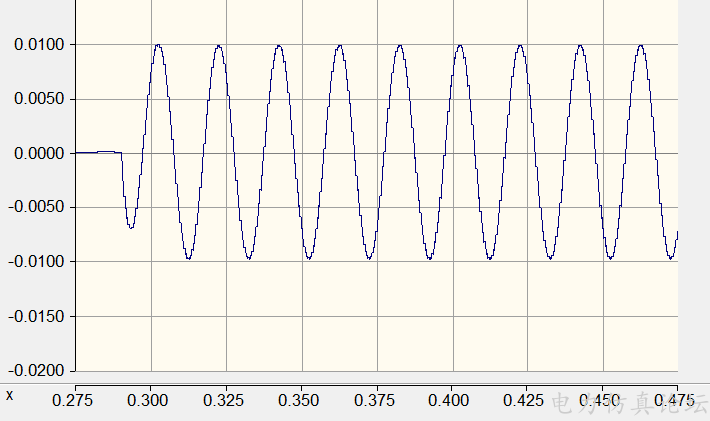

我采用了花月和lsak推荐的书籍和论文看了下，用里面的电容电流公式进行编程。并且在PSCAD里面用等效电路进行仿真（如图1）。发现高阻过程中无明显暂态过程。电流波形如图2。在matlab中的电流波形如图3。初始相角不一样，暂态过程不同。

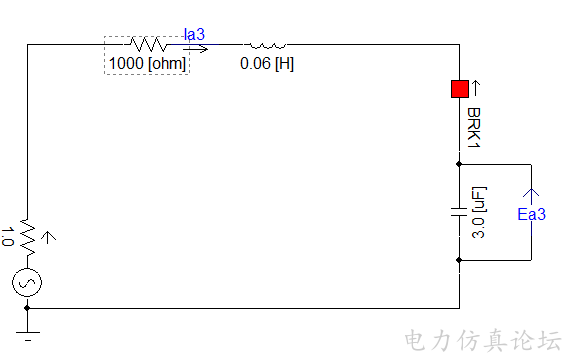

图1 高阻过程仿真图形图2 仿真电流图图3 matlab中电流波形图

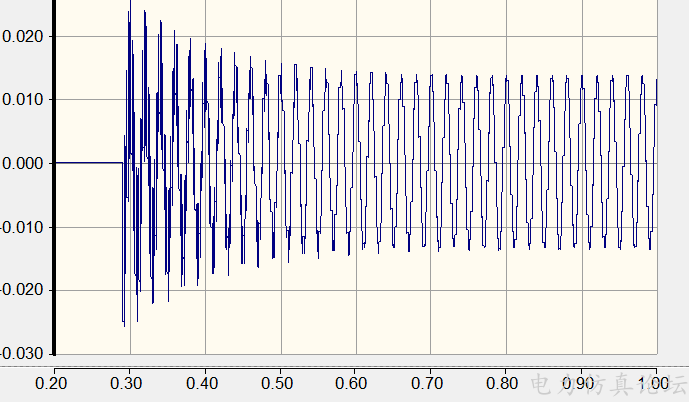

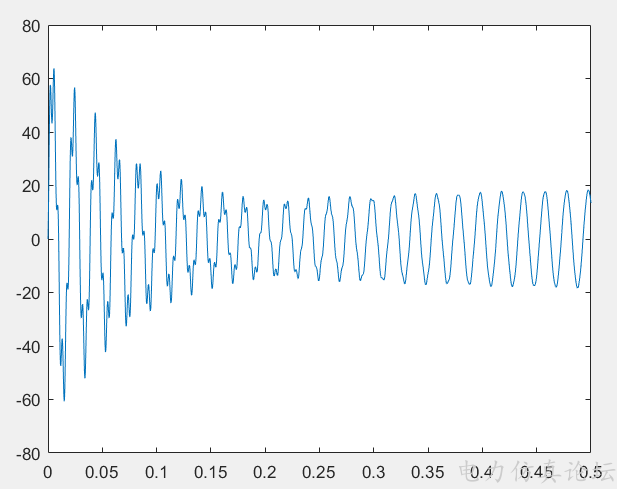

当欠阻尼时，电流波形如图4。在matlab中的电流波形如图5。（数值对不上，但是趋势差不多

）

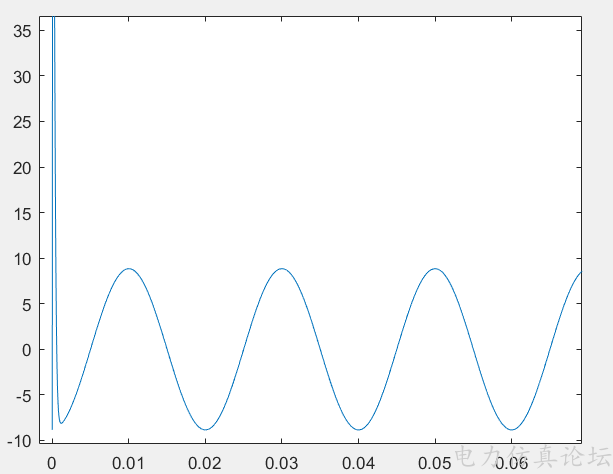

图4 图5
公式与PSCAD里电路模型所产生的的波形基本可以对应，但是与实际仿真的图形暂态过程不一样啊。

花月mmc · 发表于 2019-12-8 17:44:05

菜鸟小小Q 发表于 2019-12-08 11:06
我采用了花月和lsak推荐的书籍和论文看了下，用里面的电容电流公式进行编程。并且在PSCAD里面用等效电路进行仿真（如图1）。发现高阻过程中无明显暂态过程。电流波形如图2。在matlab中的电流波形如图3。初始相角不一样，暂态过程不同。

图1 高阻过程仿真图形                                                          图2 仿真电流图                                       图3  matlab中电流波形图
当欠阻尼时，电流波形如图4。在matlab中的电流波形如图5。（数值对不上，但是趋势差不多）

                                                                      图4                                                         图5
公式与PSCAD里电路模型所产生的的波形基本可以对应，但是与实际仿真的图形暂态过程不一样啊。

那试试小电阻呢，高阻一直是个热点问题

菜鸟小小Q · 发表于 2019-12-11 21:46:59

我尝试了一下，画不出来的原因应该是因为，等值电路进行分析时采用的是集总参数，而实际仿真是分布式参数。

LJT1994 · 发表于 2019-12-27 17:19:21

菜鸟小小Q 发表于 2019-12-6 21:08
在知网找到了一篇分析单相接地故障暂态的文章，按照公式在matlab中编程，对其求零序电压和故障点零序故障电 ...

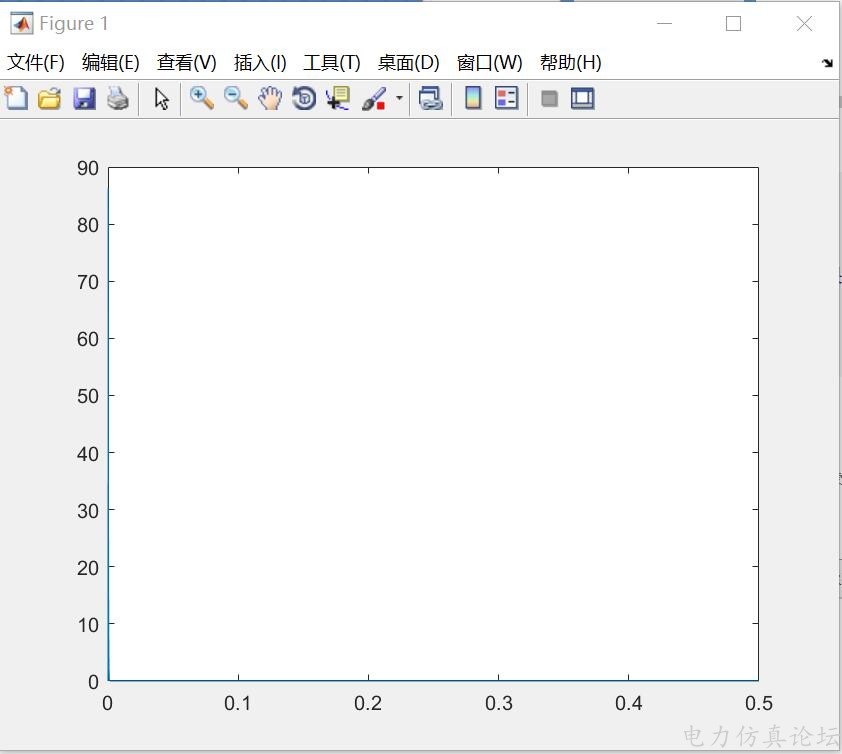

大佬，我用你的matlab程序运行了一下，figure里面没有波形，这是啥原因？
